起死回生的 EF-M 22mm

Stampy 用三千塊把被他拋棄的 EOS M 跟摔壞的 EF-M 22mm STM 鏡頭賣我, 自己喜新厭舊跑去買了 EOS M2 雙鏡組.

這隻 EF-M 被他摔了一下, 外傷不明顯, 內傷卻很重, 有一組鏡片整個跑掉了.

反正都已經這樣了, 再壞也不會更壞, 我就決定把它拆開來看看能不能醫好.

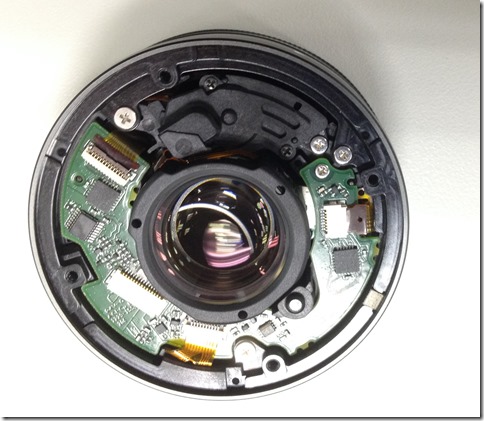

把鏡尾四顆螺絲鬆開, 就可以很容易打開鏡尾. 鏡尾上有一組排線, 是 EF 電子接點的訊號, 要小心地從電路板上拿下來. 除此之外, 板子上還有三個軟排, 分別接到對焦馬達, 光圈馬達, 跟一個看起來像 limit switch 的光遮斷器.

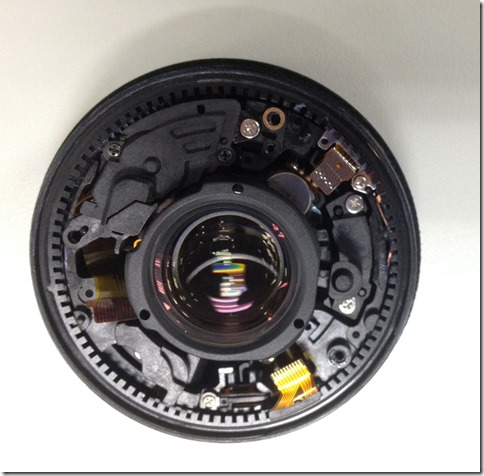

把電路板拿掉後, 就可以看到全部的機械結構. 畫面上方有個黑色的盒子就是對焦馬達模組, 這顆鏡頭是 Canon 新的 STM 系列, 號稱用微型步進馬達驅動對焦環, 跟 USM 一樣沒有聲音. 盒子裡有三四級的減速齒輪.

再繼續往下拆, 馬兩個馬達模組都拿掉後, 就可以看到整個鏡心的結構. 根據 Canon 的規格, 這顆鏡頭是 7 片 6 群的設計, 不過拆開來看之後發現可動的凸輪是兩組.

左邊是鏡首, 那兩片鏡片隨一組凸輪運動. 右邊的 5 片鏡片隨另外一組凸輪移動. 而掉下來的鏡片就是左邊數過來的第三四片膠合鏡片, 它門用三點 UV 膠黏在隨第二組凸輪移動的鏡架上, 而 UV 膠因為摔落時的衝擊而斷開了.

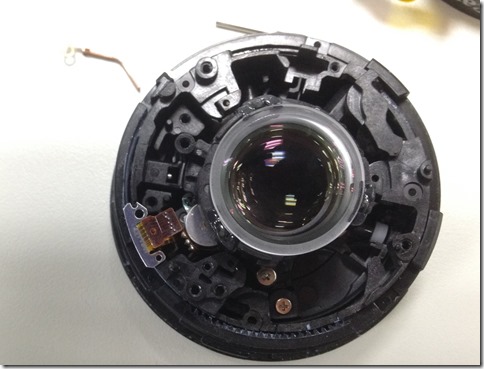

費了一番工夫把鏡架拆了下來, 那組位移的鏡片也一起掉了出來. 手邊雖然有 UV 膠, 但只有 UV 烤箱, 但我不想把整顆鏡頭放進去烤, 所以決定不用 UV 膠黏, 改用熱融膠.

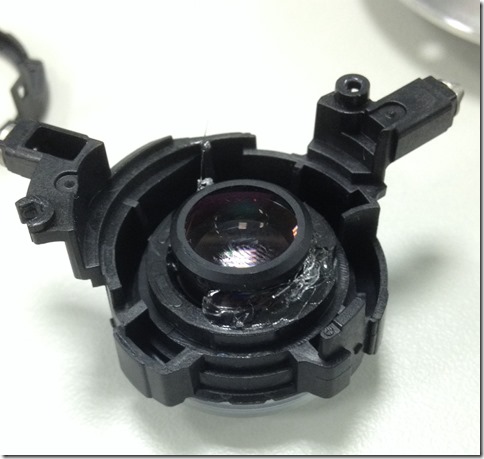

用熱融膠黏合的 EF 鏡頭, 這應該是開天闢地以來地一遭吧…………

黏好之後, 又花了許多工夫照著順序把它們裝回去. 還好我有一邊拆一邊拍照, 不然很多東西真的找不到家在哪裡…

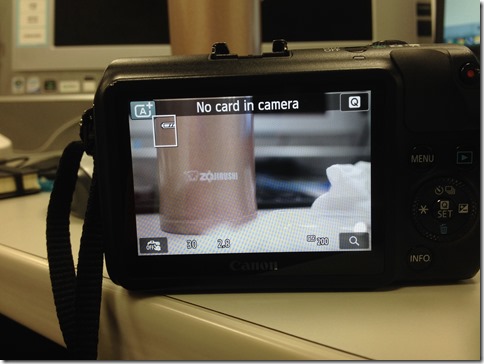

最後, 裝上 EOS M, 它起死回生了!! 試了一下, 合焦沒問題, 無限遠跟 macro 對焦都沒問題. 我出師了!

—

唯一美中不足的是…

還是多了一顆螺絲. 我真的找不到它家在哪裡啊~~~
