Day 38 配電盤安裝之終於亮起來了

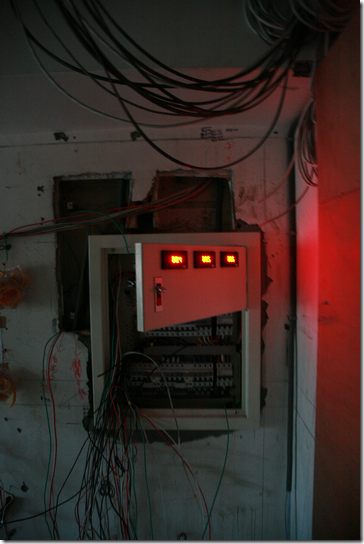

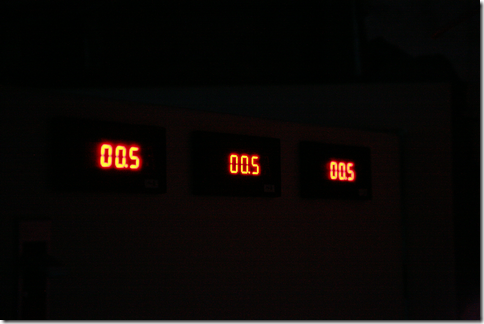

是的, 經過三天的磨難, 我精心設計的配電盤終於亮起了來. 在一片漆黑中, 三個 ACA 表頭各自顯示出各相的電流…
電流還真小呀 ? 每相都只有 500mA, 三相加起來也不過 220V * 0.5A * 3 = 330W. 為什麼呢 ?
原來除了進盤線接好, 錶頭會亮了以外, 其它什麼線都還沒接!!! 唯一有電的一座工業用電扇還是從盤面直接拉線跳出來的臨時電… 那三百瓦大概就是它吃掉的.

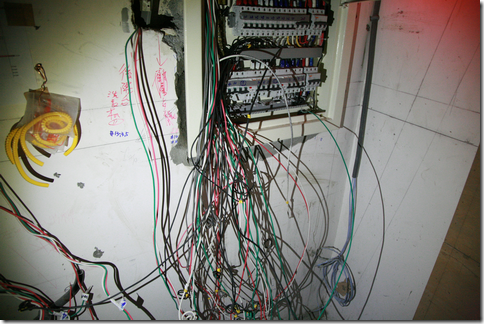

掛在箱體下面那一堆像蜘蛛網一樣的線, 就是各迴路準備要接到盤內的配線. 我的天啊, 三天過去了, 只做到這樣而已…

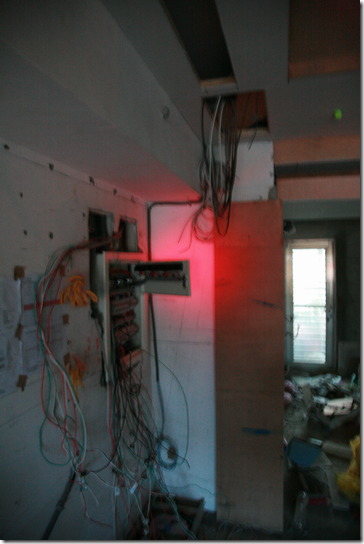

我以為今天可以全部做好, 結果還是沒完成. 線沒拉完就沒有臨時照明, 工地仍舊黑得跟鬼一樣. 我… 還是沒帶閃光燈來. 商請 N95 的白光 LED 幫忙補光一下, 老是把 5D 當夜視鏡用也不是辦法.
打了光以後拍起來清處多了. 看到那堆線沒有 ? 同志們, 後面的路還有一點漫長…

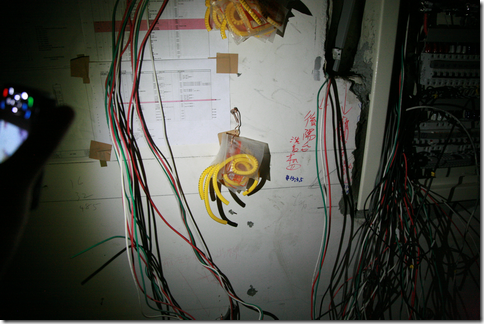

牆上吊了幾包配線標示用的號碼環, 看來他們有照我的要求規規矩矩地施作盤內配線.
不過, 到底要哪一天工地才能重回光明呀 ?
電流表頭的電是用直流電池嗎?還是直接交流轉直流?
接於電線的感測器是霍爾元件嗎?還是比流器?
這可即時顯示電流量要花多少ㄋ?
家庭配電盤可直接改裝嗎?
可知道即時知道自己用電量,就不會超載,可避免超載~~
錶頭可以直接吃 220V 的電源, 電流感應器是用比流器. 錶頭一棵幾百塊吧, 比流器也是, 一相的價格不到七百塊.
版主，您好！
我也正想使用Merlin Gerin MCB做配電盤的設計，不過台灣沒有標準配電品，也是有點頭痛，可否借鏡你的經驗。你有使用匯流排嗎？還是全部用線串起來，因為我當初設計時有比較多的漏電模組，看起來在分相要用匯流排的話比較一點，各迴路似乎也比較不好排序，版主是否有建議。另外，如果箱體要請人製作，大概架構為何？是否可請版主分享一下
