Day 70 油漆暫停一天 Wi-Fi 開關再來墊檔

今天油漆工班在其它工地有事，停工一天。我只好請出別的東西來墊檔。

今天來墊檔的是 “塗鴉” 的單火線 Wi-Fi 遙控開關。

我本來決定全屋都用 Sonoff 的牆上開關，但水電師傅對於三間廁所要配帶有中性線的 Sonoff 開關有點疑慮，因爲他可能沒有把漏電斷路器的中性線拉到開關處，只拉到燈跟抽風機上。如果開關的地方接了別的中性線，就有可能讓漏電斷路器偵測到不平衡的電流而跳脫。因此他一直說服我，三間廁所不要裝遙控開關。

我不死心，去淘寶找了單火線的遙控開關。單火版的開關不用接中性線，因此沒有火線電流會在開關處被分掉的問題，不會觸發漏電斷路器。

這種單火線的開關我在做實驗時有裝過。如果後面有電阻性的負載，就可以利用微小的漏電電流工作。如果後面的負載是非線性的，可以在負載上並聯一個小電容器讓開關關閉時也有微小的電流流過，就可以驅動開關。Sonoff 沒有出單火線的版本，因此我得另外找。之前買過一個雜牌的單火版開關，堪用，但是很醜，而且裡面的電路板設計得不好，燒錄時要把觸控開關的擴散片撕下來，很容易弄壞開關。

這次我找了另外一個牌子的單火版牆上開關，拆開來後發現它裡面用的是塗鴉的模組。塗鴉也是大陸一個指揮開關很大的品牌和生態系，大概跟易微聯差不多，它直接出 ESP8266 的模組帶燒好的塗鴉 firmware 給廠商去做開關，我這次買到的這個開關裡面用的模組就是塗鴉的 TYWE3S。

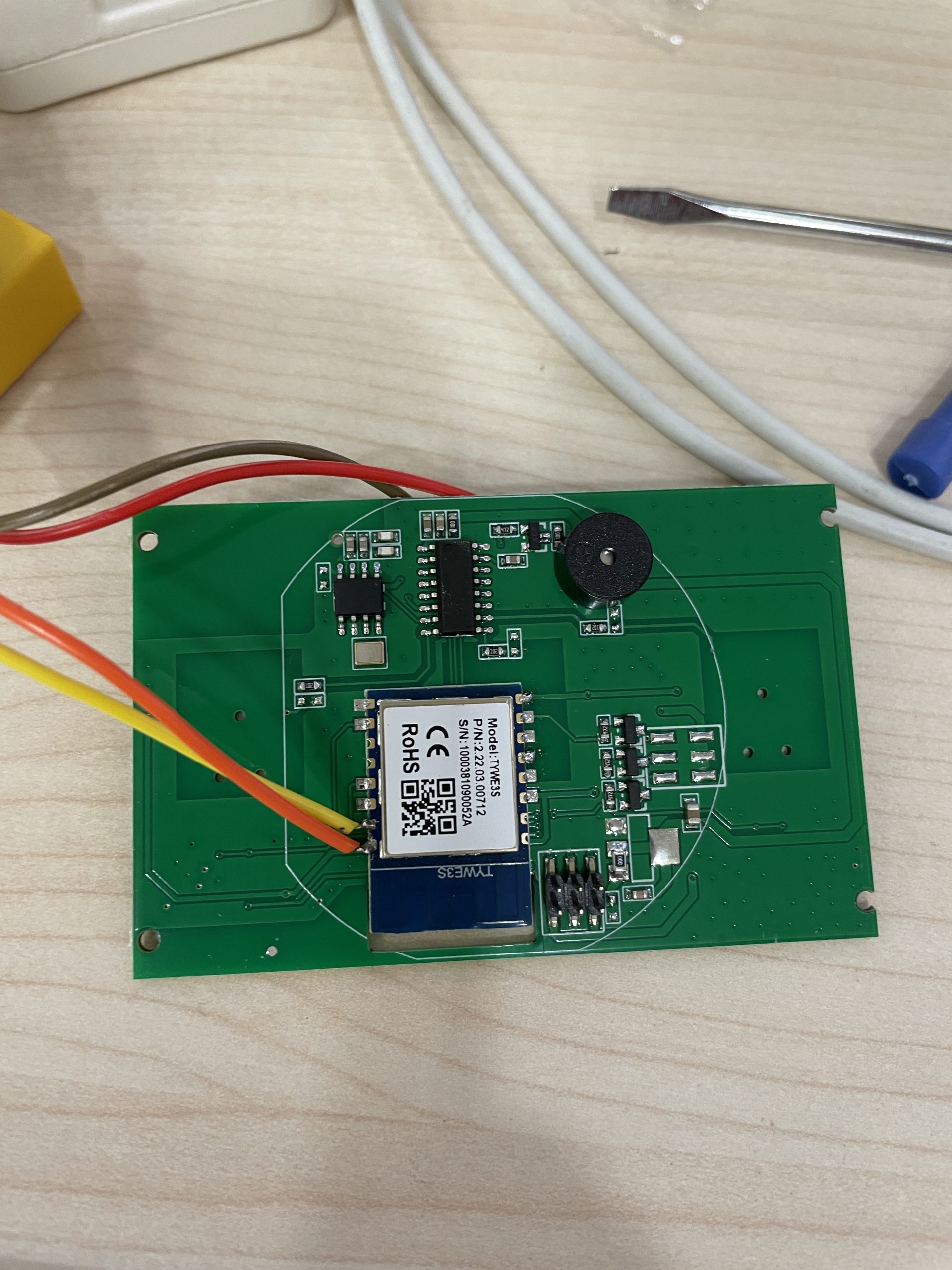

由於塗鴉的模組出廠時已經燒好 firmware，SMT 之後不需要再燒錄，所以主板上沒有燒錄的接點，我要直接焊線到模組的 TxD、RxD 來燒錄。

我目前拆過的 ESP8266 開關大大小小已經不下十種，對於各種設計的燒錄方法早就了然於胸，拿到板子大概五分鐘之內就能用 ESPTOOL 把 HAA 的 image 燒進去。

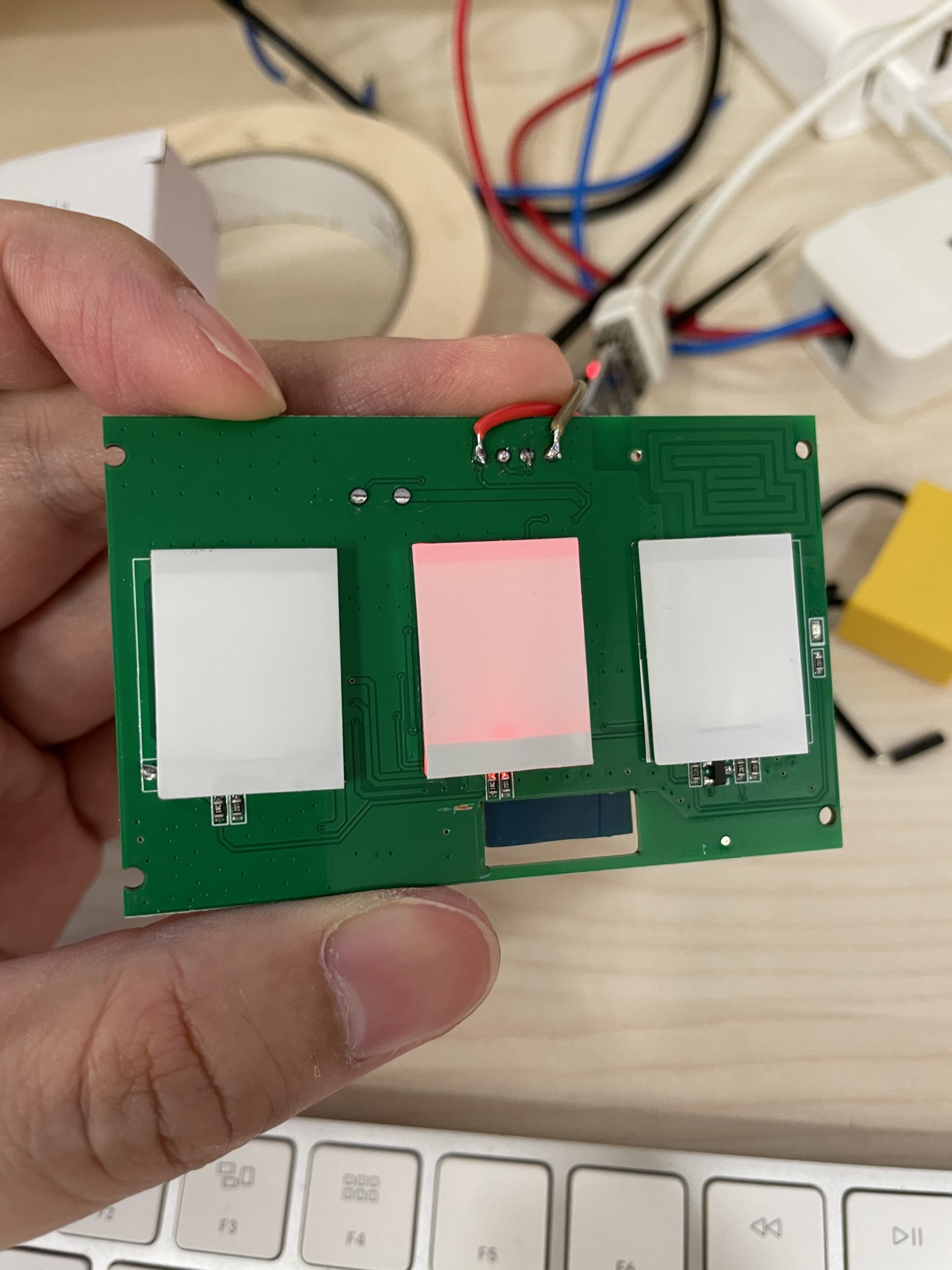

燒好之後，再用 HAA Configurator 試了一下三個按鍵的 GPIO 跟三個 relay 的 GPIO，把設定檔寫進去，就搞定了。
