太陽能發電正式上線

太陽能板已經裝好一段時間了，我也測試過板子的開路電壓，沒有什麼問題。併網變頻器也買了，也拿去工地了，但就是遲遲沒有把它完工接上開始發電。主要的原因是太陽能板的電纜在鐵皮屋頂和水泥屋頂的中間，我雖然買了森羅梯，但因爲左手的傷讓我沒有辦法自己爬上去接線。

今天我決定要把這件事完成。我要把併網變頻器固定好，然後再 call 邱爸來幫我拉線。

併網變頻器

講到併網變頻器，我本來在淘寶上找到了一台叫做 “歐姆尼克” 的倒店貨，它真的是倒店貨，公司不久前剛倒閉，有一大堆的庫存在市面上流通。歐姆尼克 3KW 的併網變頻器只要大概台幣五千塊上下，實在是非常便宜。但我跟賣家下單之後沒多久，他告訴我歐姆尼克可以調整頻率的機器出完了，沒有了。由於大陸的交流頻率是 50Hz，臺灣是 60Hz，機器拿到台灣來用一定要改電網的頻率，如果不能改，機器就會認爲電網頻率過高，而不肯併網。

賣家跟我說，台灣的朋友都買錦浪的機器，問我要不要也買錦浪的併網變頻器。好吧，我知道在台灣的太陽能自發自用社團中，錦浪的機器確實是主流，它一定可以在台灣用。於是我就改買錦浪 3KW 的機器，另外再加買了第三方的 Wi-Fi 模組，用來監控機器的狀態。機器大概人民幣 1800 左右，不到台幣一萬塊。而由於這機器重達十幾公斤，我讓他走海運過來，又付了大概九百塊台幣的運費。全部到手還不用一萬塊。

這機器有附一個掛在牆上用的掛架，要鎖三顆螺絲。而由於機器很重，所以它內附的壁虎很大顆，螺絲也很長。那個壁虎需要鑽 10mm 的孔，大概要 50mm 深。

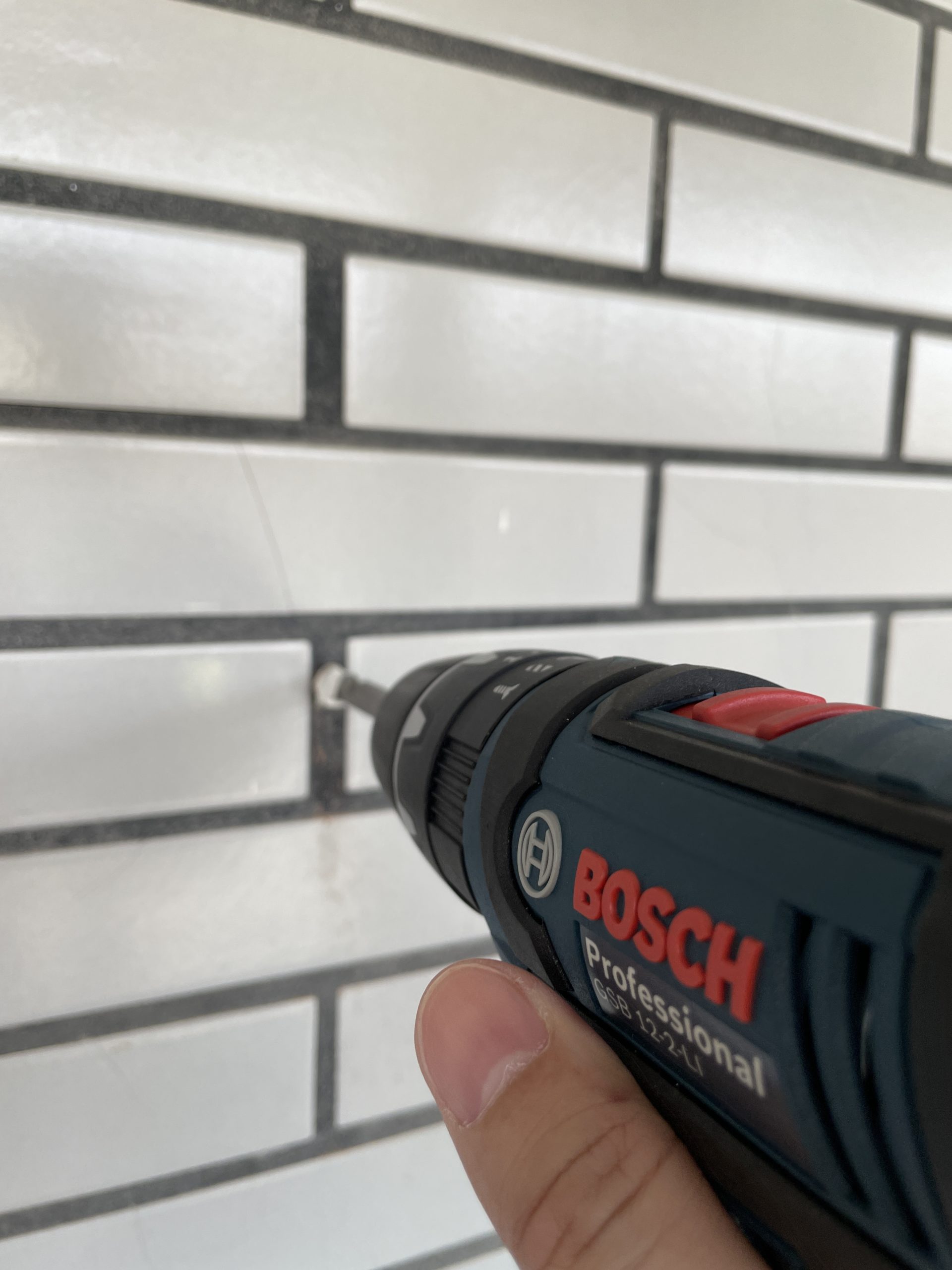

我手上只有 6.5mm 的水泥鑽頭，我定位後先試著鑽了三個 6.5mm 的洞。Bosch 的 GSB 充電電鑽有鎚鑽模式，因此鑽起磚牆來還蠻輕鬆的，不會像前幾天鑽不鏽鋼那麼讓人絕望。但我最後還是需要 10mm 的孔，於是我做到一半又走路去下面的五金行買 10mm 的水泥鑽頭。

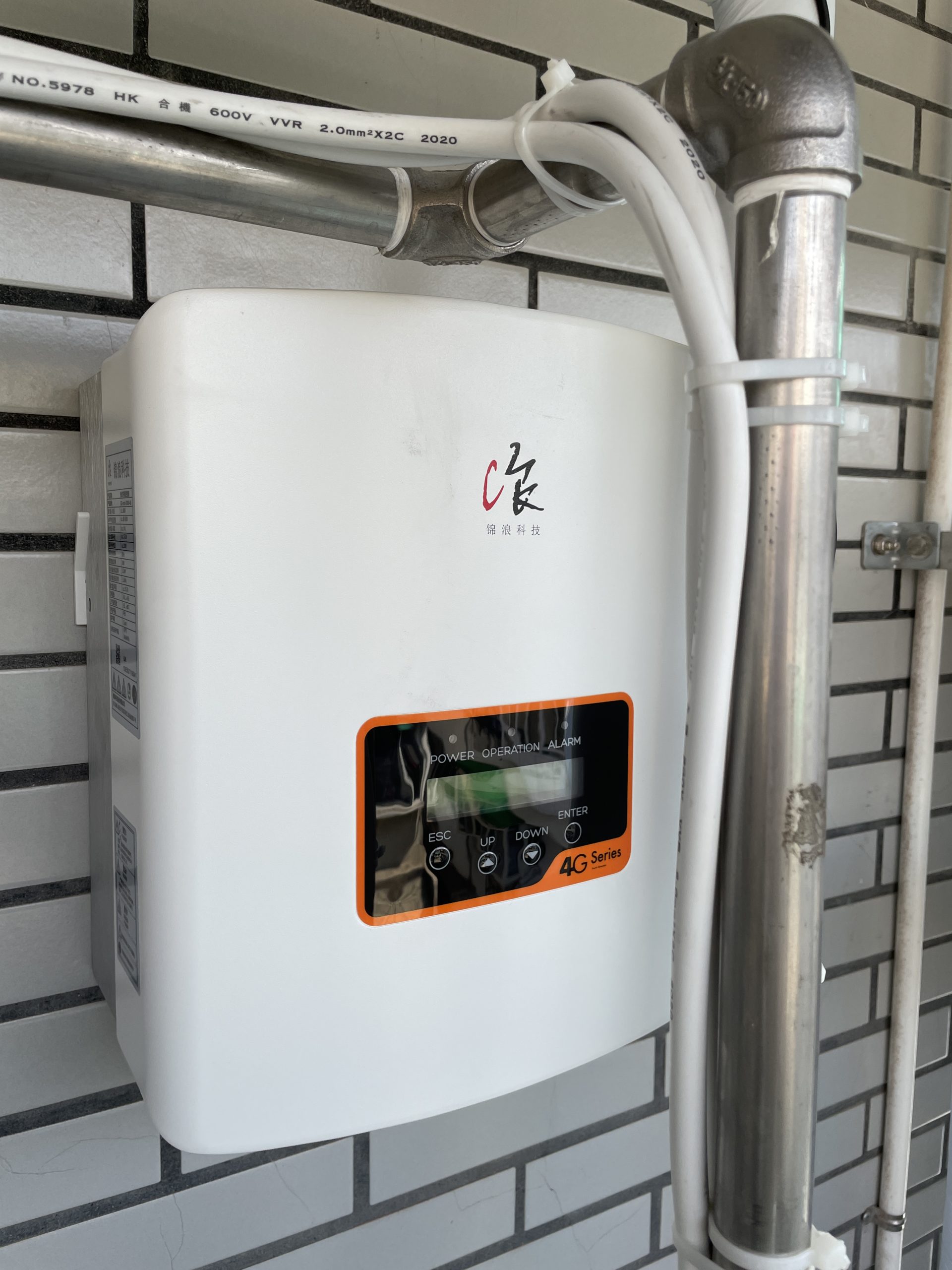

然後我就把變頻器掛到牆上了。機器前面的管子是熱泵的循環加熱管，我橋了好久，才橋到這個完美的位置：既離太陽能電纜的出口近，也離我要回送的配線箱不會太原，高度又在好操作的位置，也不會跟熱泵的管路干涉到。

AC 連接線

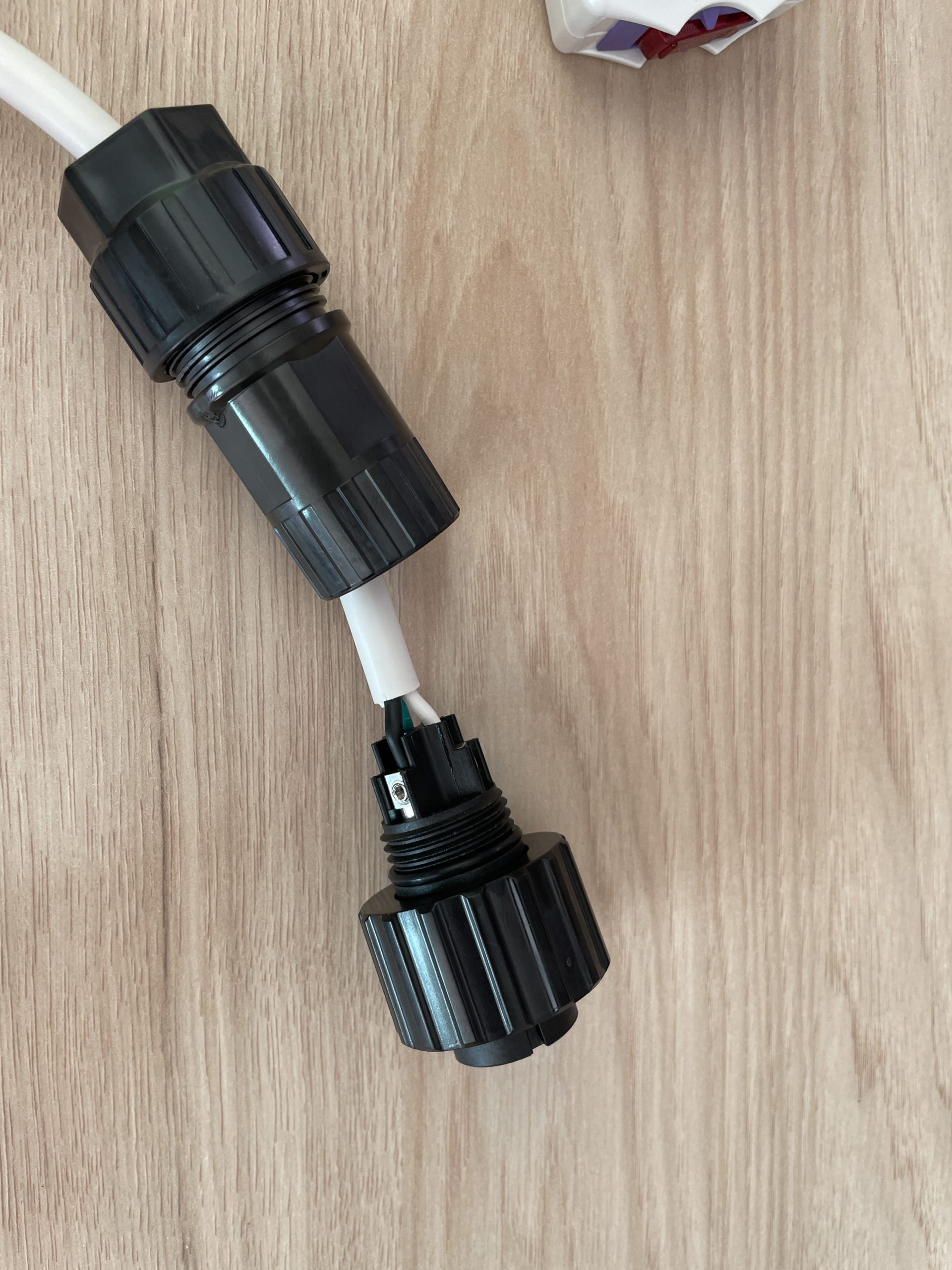

機器裝好後，要先做 AC 連接線。大部分的太陽能併網機都設計在室外使用，因此所有的接頭都會設計防水，包括 AC 的連接線。機器裡有附這個接頭，但我要把電纜鎖上接頭。

我前兩天才剪了一條 10 孔排插去做超短延長線，剛好有一段排插的線可以用。那個排插是 16A 的，在 220V 下剛好超過 3KW，因此用這條線來當變頻器的 AC 輸出線是很安全的。而且我的板子總功率只有 2.8KW，東扣西扣又個 1.5KW 我就很滿意了。

接線

機器都準備好之後，我就 call 邱爸來幫忙。

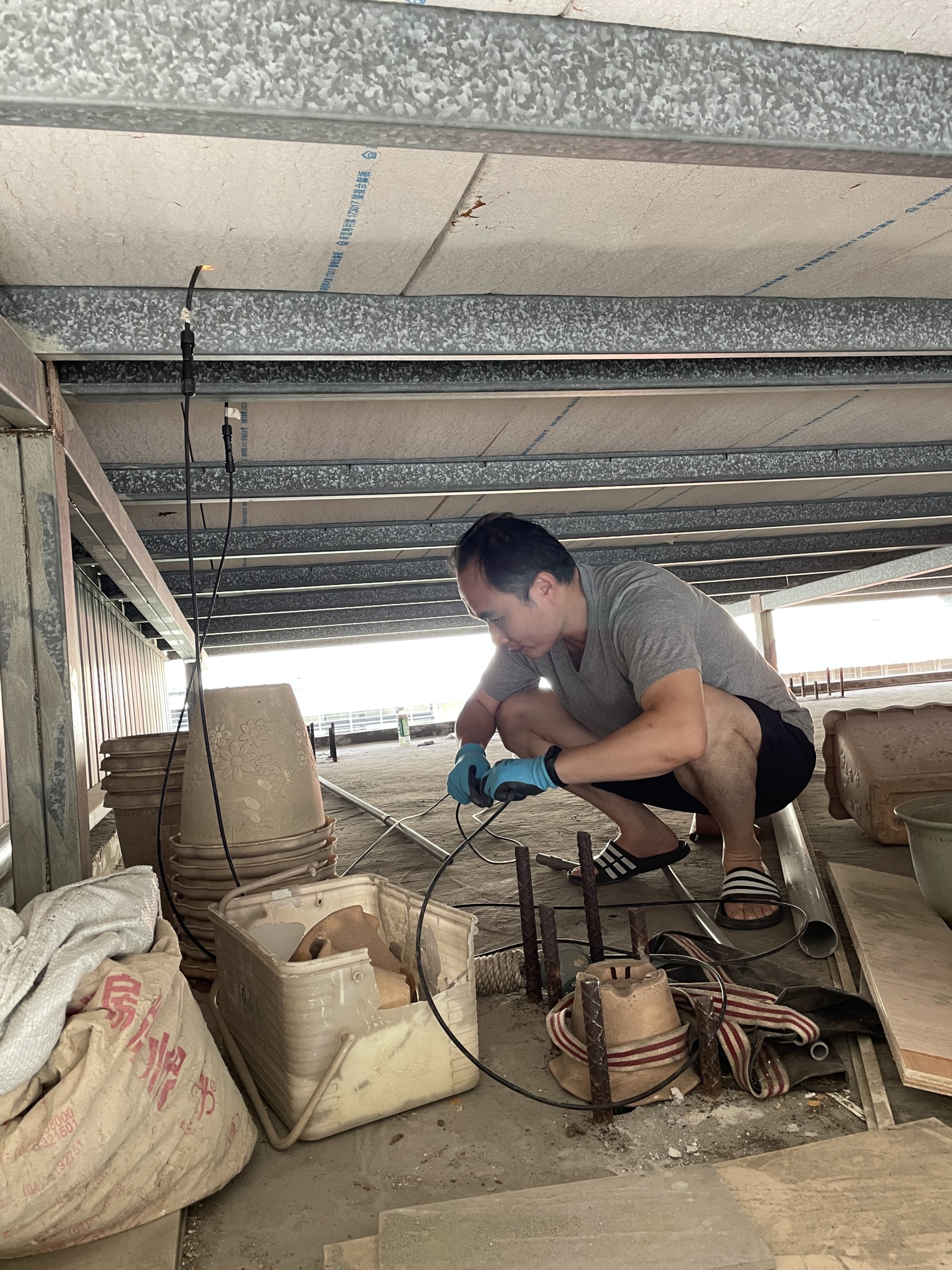

我請他爬到水泥屋頂上，用 MC4 的延長線把太陽能面板的出線延長，再拉到水併網機上方的屋頂上，穿過我請水電師傅打的小洞下來。由於正值日正當中時分，太陽能面板幾乎滿載發電，要是不小心被電壓這麼高、電流這麼大的直流電到，一定出大事。雖然 MC4 設計成接點完全不外露，算是很安全的接頭，但我還是請邱爸帶上絕緣手套再操作。

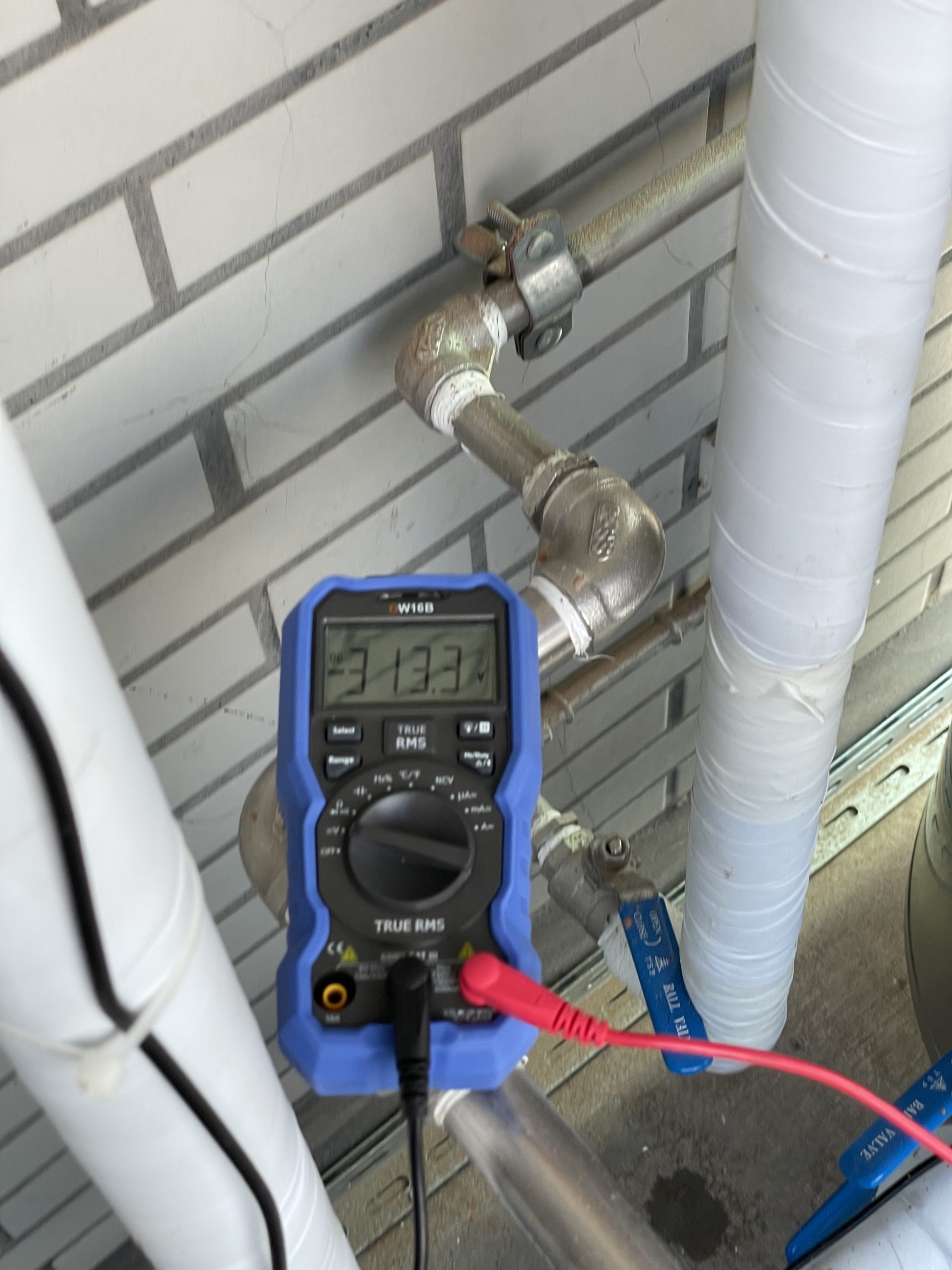

MC4 電纜拉到變頻器附近後，我先用確定開路電壓跟極性。雖然 MC4 有大致上的極性慣例，但這不是絕對的，因此還是偶爾會聽到有人極性接反把變頻器燒掉，所以我很小心的再三確認接頭的極性和機器的極性是一致的。

併網發電

我先把 AC 接上機器，但機器沒有反應，面板也沒亮。我覺得怪怪的，因爲之前買的另一台低壓的併網變頻器只要 AC 插上機器就會開機。但錦浪沒有。我有點擔心機器有問題。

我打開淘寶 app，發了訊息問賣家。賣家告訴我這機器除了 AC 要接，DC 輸出那邊也要接，機器才會啓動。

於是我小心地把 MC4 接上，果然面板就亮起來了。機器開完機後，顯示 “電網頻率過高，離線。”這是預期中的，因爲大陸來的機器預設是 50Hz，接到我們 60Hz 的電網上當然會過頻。

我照著賣家的指示，把電網規格改成 MEX-CFE。後來我查了一下，這是墨西哥聯邦的電網標準。爲什麼不設個美國的 UL 呢？因爲美國的 UL 標準是 UL-240V，它是 120V/240V 的系統，而台灣則是 110V/220V，差距有點大。而墨西哥的標準很寬，是 110V – 127V/220V – 254V，所以比較適合台灣。

我設定好電網標準後，過頻的 alarm 就消失了。

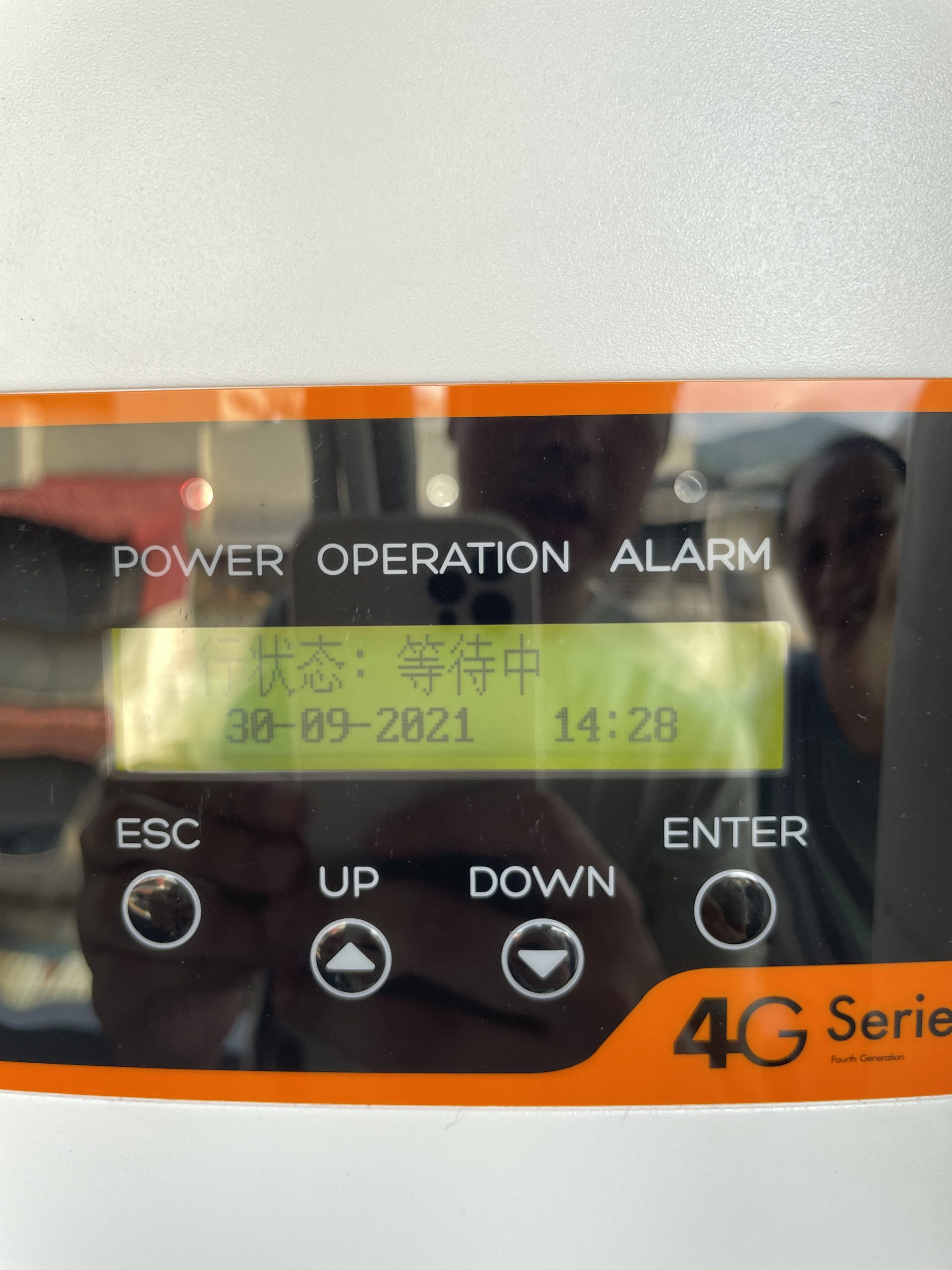

機器的面板顯示 “等待中”，不知道在等什麼…

大概過了兩三分鐘，機器就顯示出發電功率了。併網成功！

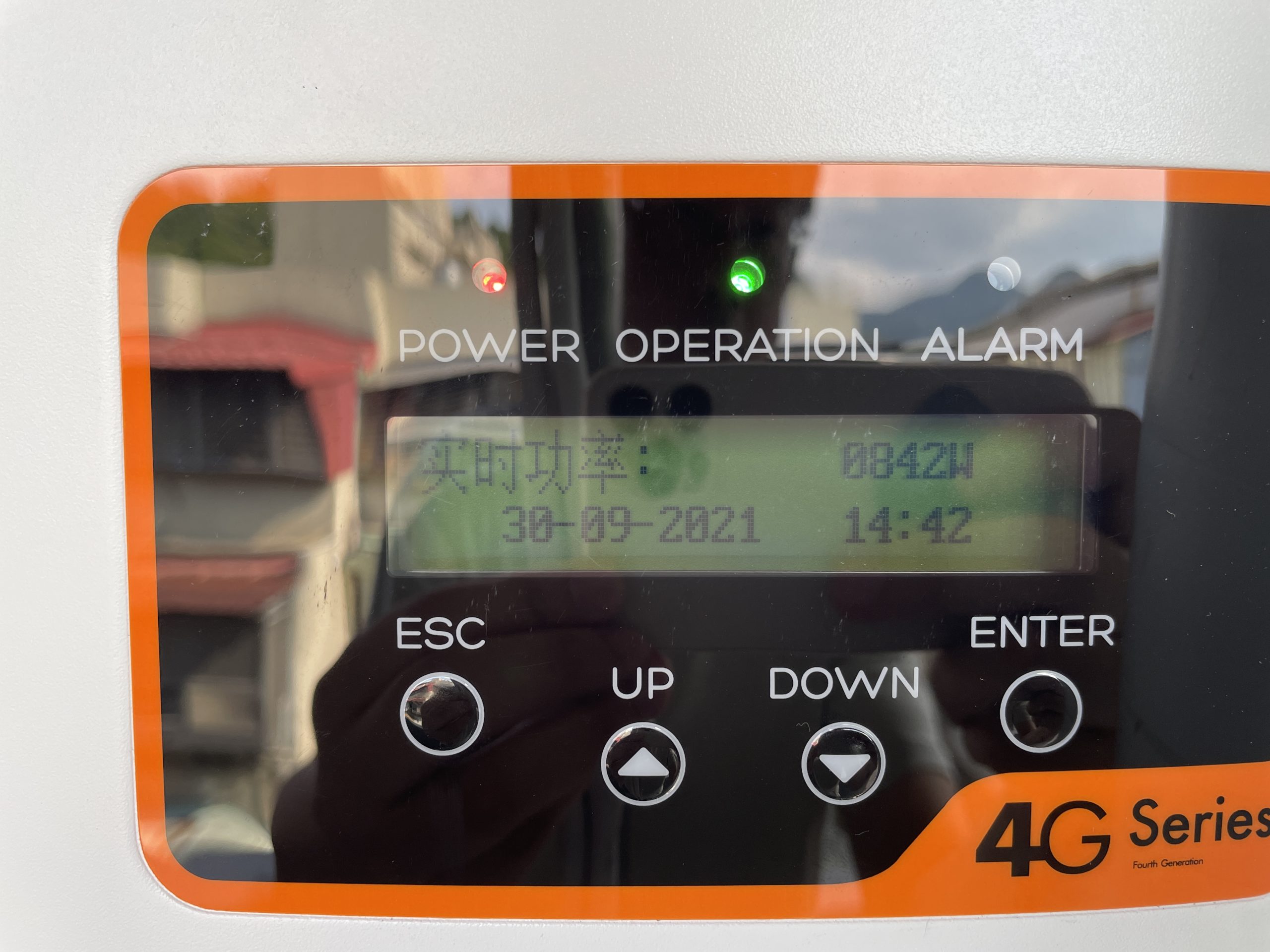

現在差不多是下午四點，太陽已經蠻斜的，這時還有 842W，那日正當中時有個 1.5KW 應該沒問題。跟我之前預估的差不多。

補幾張安裝好的樣子。

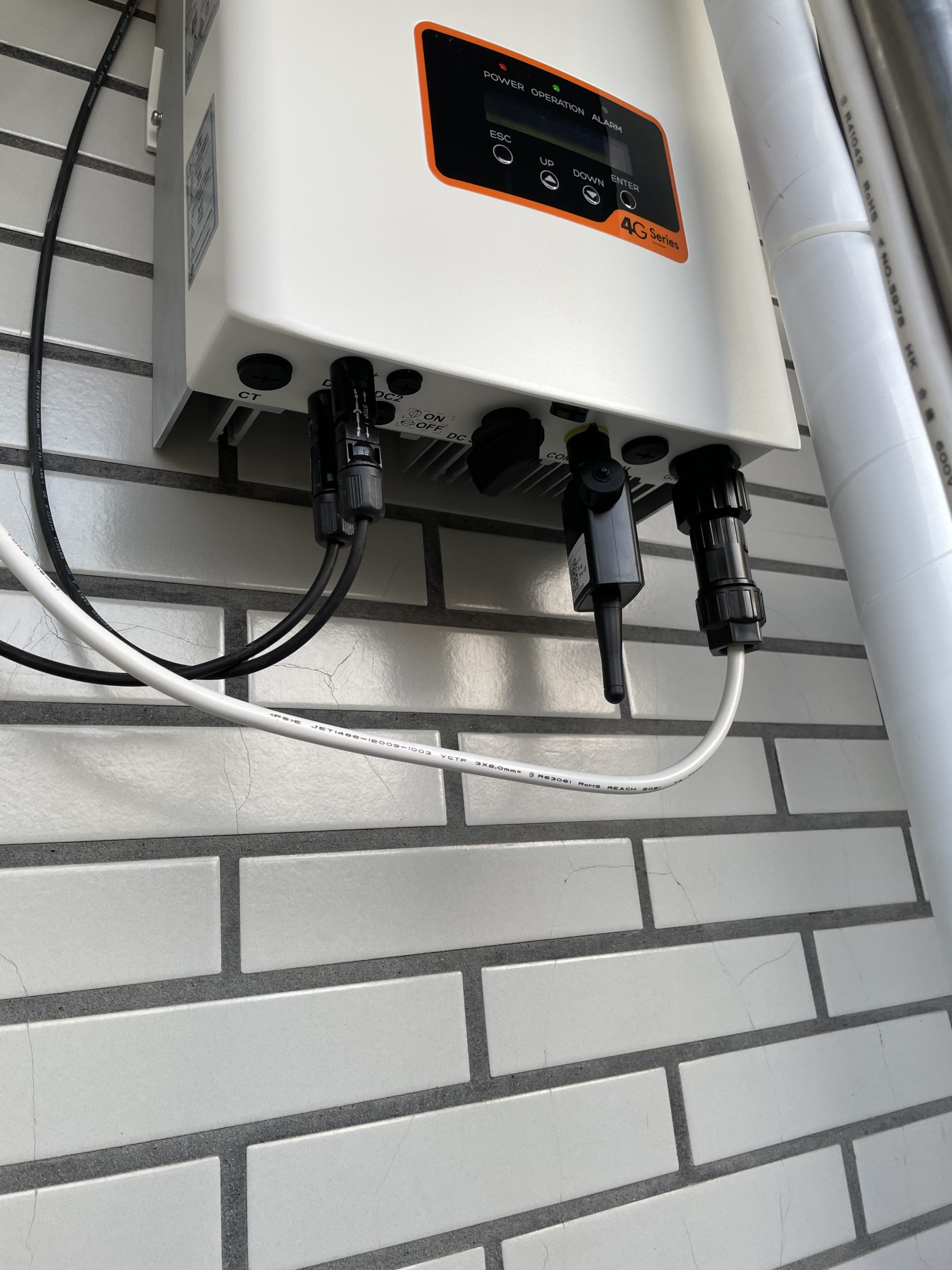

因爲防水設計的關係，這機器所有的接線都在下方。最右邊是 AC 線，中間是 Wi-Fi module，左邊則是兩個 MC4 接頭。這台 3KW 的只有一組 MPPT，所以只有一組 MC4 輸入。如果是再上一級的 3.6KW 機型，就有兩組 MC4 輸入，有兩個 MPPT。

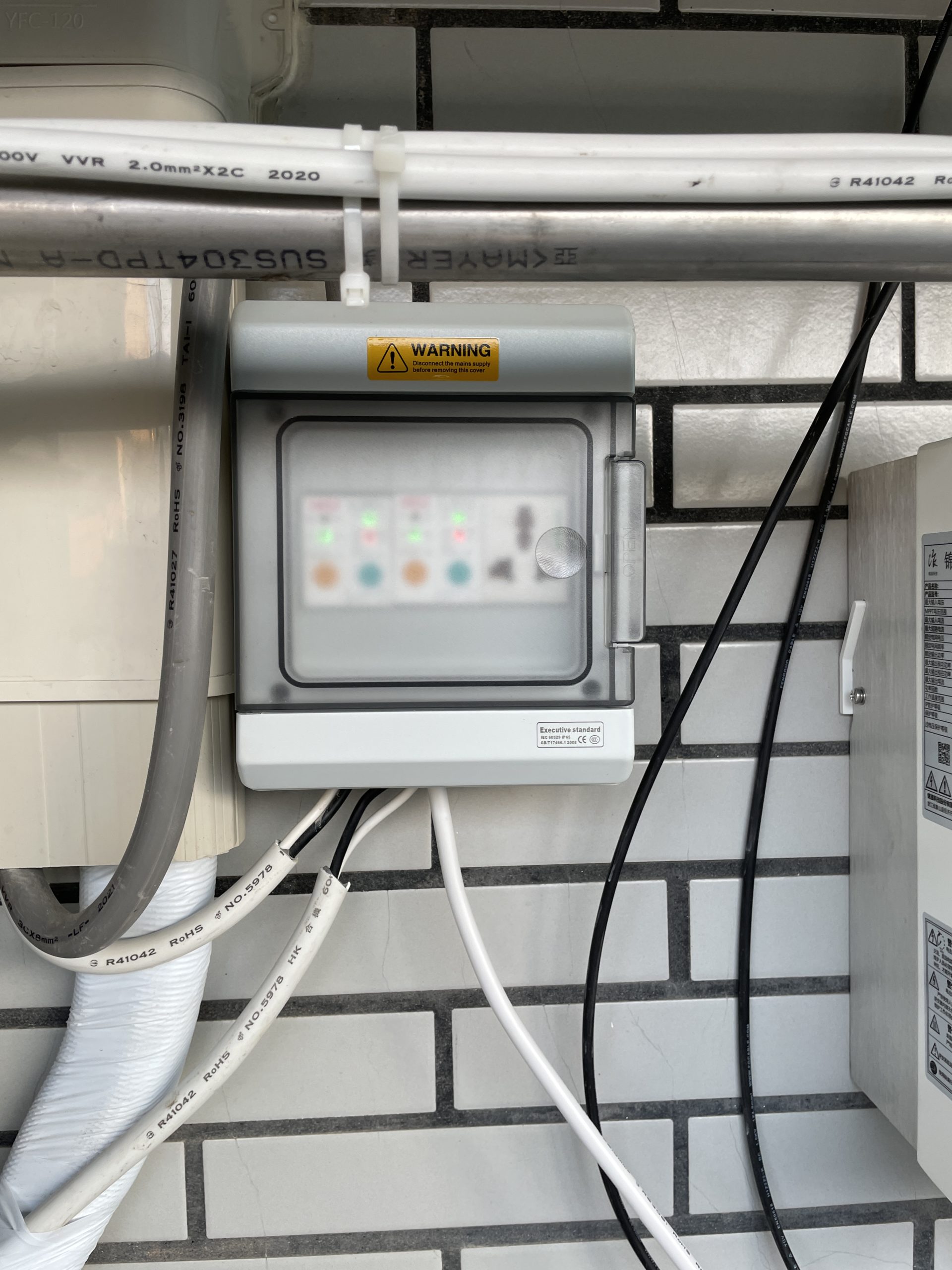

我利用六樓冷氣的接線盒來並聯。這兩台室外機都有裝易微連的 Wi-Fi 斷路器，因此我還可以遠端控制機器的開關、監看電流。

到了下午五點左右，陽光已經照不到板子，因此板子上只有散射光。

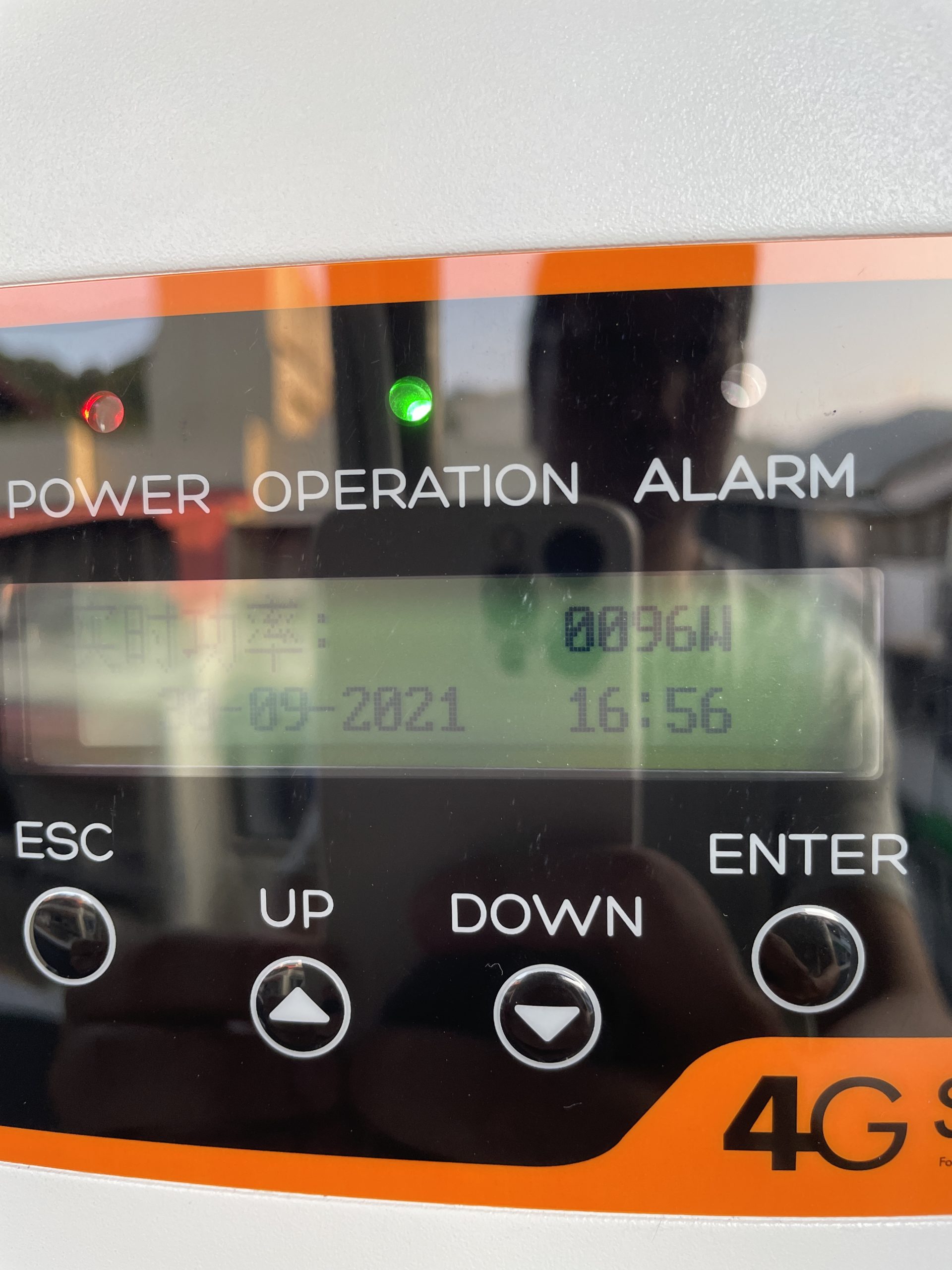

這時的功率還有 96W，看來這個多晶矽的板子陰天也可以加減發一點電。
