配電盤做好了

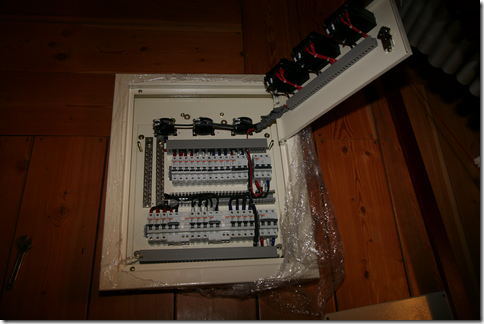

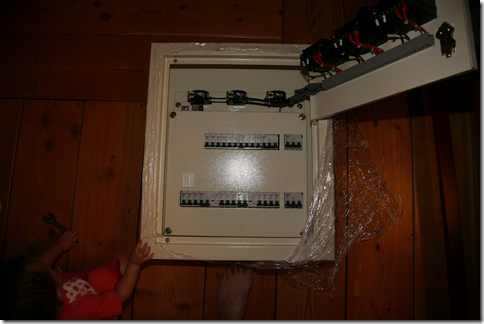

經過兩個星期, 我去找盤廠訂做的配電盤終於做好了, 今天下午廠商把配電盤載到公司來交貨. 我的天啊, 真的有夠重, 應該比梁小爽還重. 他們居然給我用 3mm 的烤漆鋼板去鈑金, 這樣不是比我的 Toyota 還厚了嗎 ?

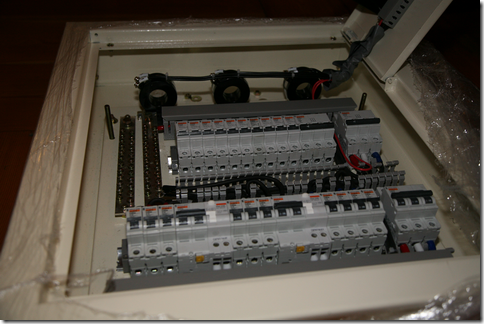

裡面用的全部是 Merlin Gerin 的 Multi 9 系列微型斷路器, 小巧優雅又漂亮. 不過因為我在設計配相表的時候, 一時興起多分了一些迴路 (220V 10 個迴路, 110V 12 個迴路), 結果整個配電盤做起來沒有比原來的小多少.

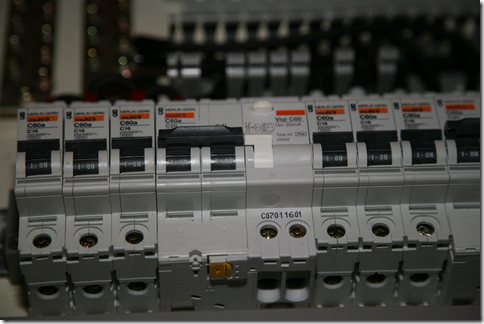

中間這顆 2P 的是為了配合漏電斷路器使用的開關, 它右邊那個有白色拉桿的就是傳說中的 Vigi 漏電斷路器. 配線的接法是從 2P 的斷路器出來再接到 Vigi 裡, 當漏電發生時 Vigi 會透過白色的拉桿去觸發 2P 的 MCB 使它跳脫.

其實這個做法很浪費空間, 一個 2P 的開關佔去 4U 的 DIN rail 寬度, Vigi 又佔去 3U, 總共要 7U = 63mm 的寬度, 可以裝三個半 1P 的開關了, Merlin Gerin 其實有 1P 寬度的斷路器加上漏電斷路器, 叫做 RCBO, 它是 MCB 加上 RCCB (Residual Current Circuit Breaker) 的產品, 不過台灣代理商沒賣, 只好用 Vigi 輔助接點的方式控制了.

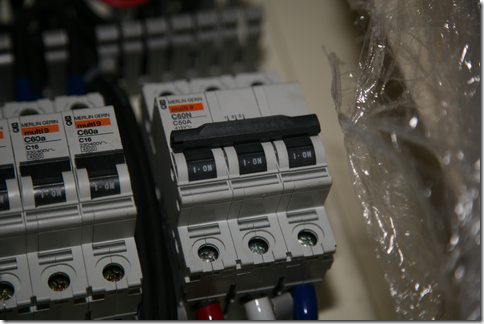

這是 50A/3P 的主開關, 這種開關用了三顆, 分別是在台電受電端的 220V/380V 總開關, 往陽台 15KVA 的變壓器開關, 以及從變壓器回來的 110V 三相總開關. 開關上面有寫 415V 哦 ! 所以用在 380V 的線間電壓是沒有問題的.

盤內配線使用 8mm^2 線徑的銅線加壓接端子. 這線真是粗啊…

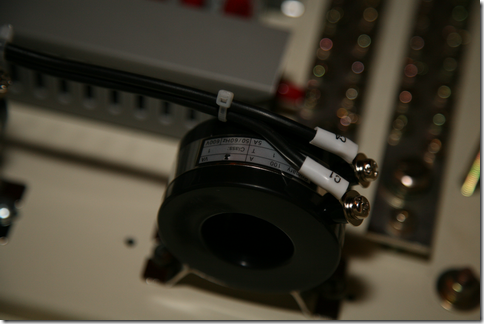

我裝了三顆 100A:5A 的比流器, 分別測量 220V 三條線上進來的電流. 比流器的輸出接到…

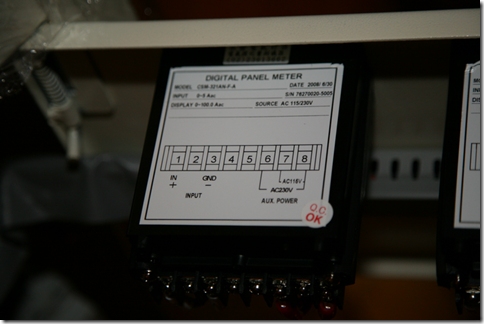

100A 滿刻度的 AC 電流錶, 三位半 LED 顯示哦.

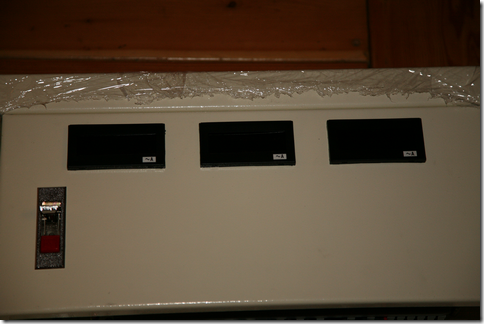

電流錶是 DIN 96mm * 48mm 標準的尺寸, 直接在蓋板上面挖孔安裝. 可惜沒上電它們不會亮, 不然看起來一定很炫.

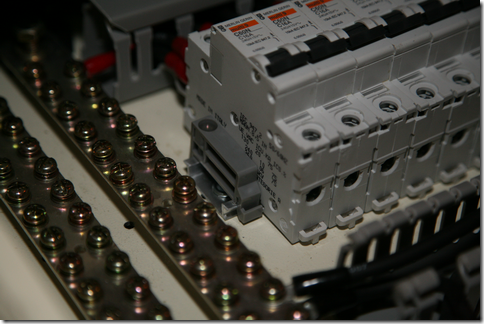

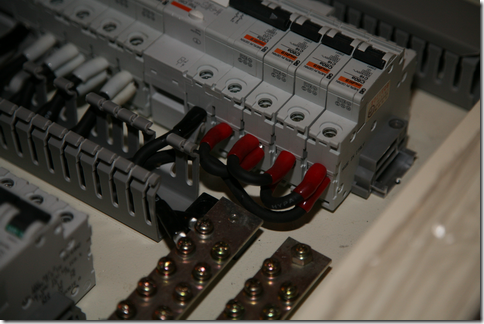

接地和中性線用的銅排. 但是… 盤廠給我裝錯了. 110V 跟 220V 的中性線應該要分開來, 因為變壓器的進線是三相三線, 出線是三相四線. 怎麼辦呢 ? 少一條銅排…

最後, 梁小快發現了這個大玩具, 跑過來想摸…
