220V 省電燈泡何處尋

因為特殊的電源系統設計 (380V 三相 delta 饋線進來, 因為要推氣冷式空調冰水主機), 我們家所有的固定式燈具吃的都是 220V 的電. 自從搬進這間房子後, 我為這些 220V 的燈泡傷透了腦筋.
220V 的燈泡不是買不到, 只是比較難買, 而且絕對跟特價無緣. 每次看到特力屋的省電燈泡在特價, 心裡都覺得很 ooxx. 長久以來我都跟後車站的燈具行特別訂 220V 的, 貴森森的飛利浦省電燈泡, 直到有一次心血來潮把省電燈泡拆開來看, 發現裡面是個倍壓整流電路, 才解決了這個大難題.

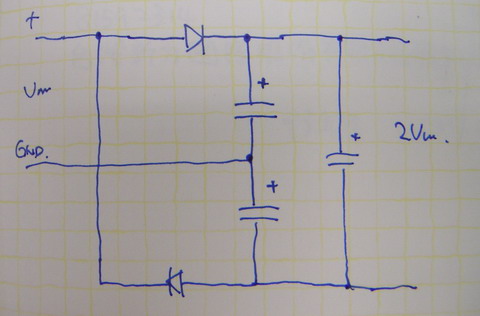

倍壓整流電路長這樣:

在 Vin 的地方給交流電, 輸出那邊就可以得到兩倍 Vin 的直流. 左邊串在一起的兩個電容器各自承受 Vin 的電壓, 右邊那個輸出的濾波電容要承受 2*Vin 的電壓.

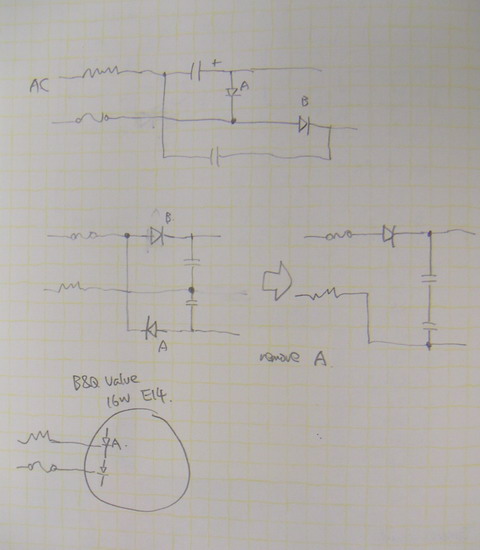

因為發現了省電燈泡裡面的這個奧秘, 我就開始買 110V 的省電燈泡, 把它們拆開來, 將倍壓整流電路改為半波整流電路:

超簡單的, 只要拿掉一個二極體, 再把輸入的一端改接在其中一個電容器的另一端就好了. 要特別注意的是, 由於改為半波整流後, 供電是直接給 220V, 因此那兩個濾波電容變成串在一起合力承受 220V 的電壓. 理想狀況是, 兩個電電容的容抗相等, 它們個自承受一半的輸入電壓, 但是在現實生活中這是不可能的, 零件一定有誤差.
因此要特別注意這兩個電容器的耐壓, 如果它們的耐壓是 160V, 在原來倍壓整流的狀況下算是有大的的餘裕, 但是改為半波整流後有可能因為容量誤差, 讓容抗比較大的那顆承受超過它原來設計的耐壓而爆掉.
所以如果原來的電容耐壓比較低, 改半波整流時就要一起跟著換掉, 也可以把兩顆換成一顆耐壓 240V 以上的, 就萬無一失了.
***
剛好最近客廳有一顆燈泡不亮了, 又要來改燈泡, 就趁這個機會把修改的過成拍拍照, 記錄下來.

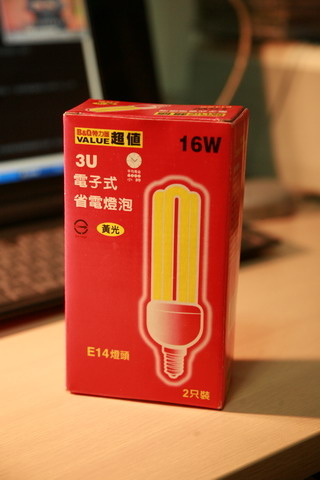

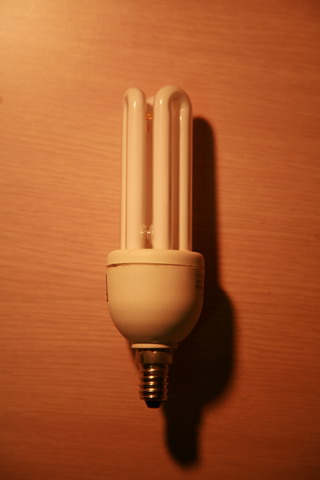

這是今天的主角, 特力屋超值 3U 電子式省電燈泡, E14 燈頭. 真的非常超值, 一顆不到一百塊. 不過我不知道它們寫上 “電子式” 是什麼意思, 難到還有 “機械式” 的嗎 ? 哈哈哈, 我想應該是指它裡面的安定器是電子式的吧, 應該不會有人在省電燈泡裡用鐵心式的安定器.

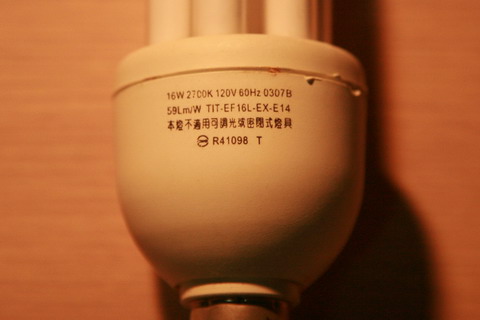

驗明正身, E14 燈頭 110V/16W 省電燈泡, 效率是 59lm/W, 有一點遜, T5HO 都有 80lm/W 以上了. 不過彎管的效率確實會比直管的差, 電場要轉彎嘛.

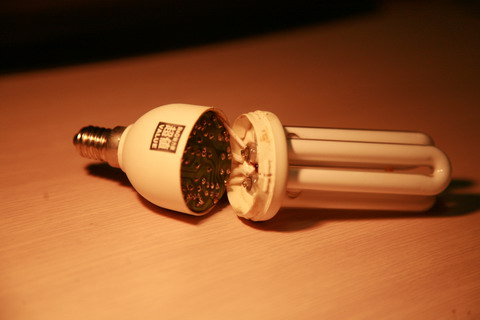

燈泡本身沒有任何螺絲, 只有三支卡勾, 從美工溝的地方用一字起子輕輕撬就可以把它打開. 燈殼用的塑膠有點軟, 會稍微被破壞, 不過如果是裝在燈具裡, 應該不影響美觀.

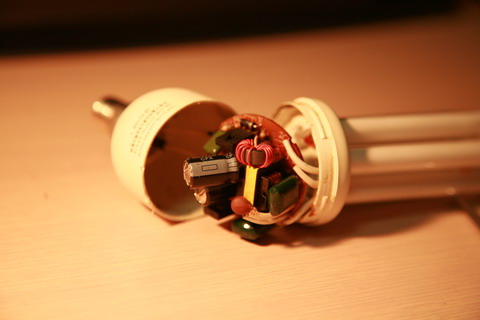

安定器是一塊圓型的電路板, 單面電木板, 全插件式組裝, 有上防焊. 零件面朝向燈腳, 有幾顆比較大的零件像電解電容, 還特別用長腳包防火套管拉高, 充份利用空間.

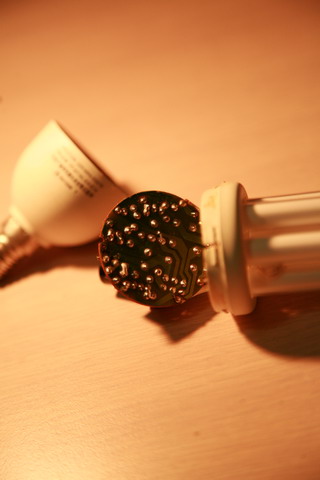

電路板的背面. 為了等一下施工方便, 我會先把跟燈腳連接的兩根線切斷, 讓電路板可以整塊抽出來. 看零件腳的狀況, 應該是用圓盤刀切腳機切腳, 再用波銲錫爐銲的. 我最後一次看到圓盤切腳機應該是國小畢業那年暑假, 在天網的瑞一廠看到的…

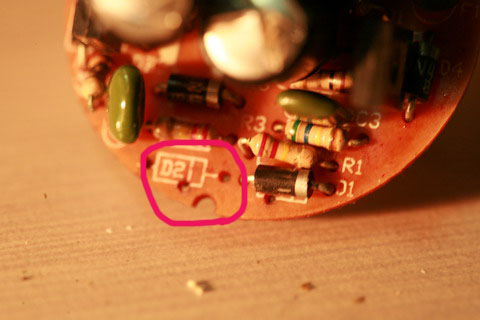

紅線圈起來的部份就是被拿掉的那顆二極體. 我家的 220V 因為是從三相 380V 的 Y 接法來的, 其中有一條是地線, 因此兩條線對地的電位是不一樣的, 拿掉順向的二極體跟拿掉逆向的二極體, 會讓半波整流整出來的對地電壓不一樣, 不過如果是一般家庭的 220V, 由於是 110V 對地的兩個不同相位, 因此拿掉那個二極體並沒有差. 而且一般燈具很少在接地, 就不用細究這些小細節.

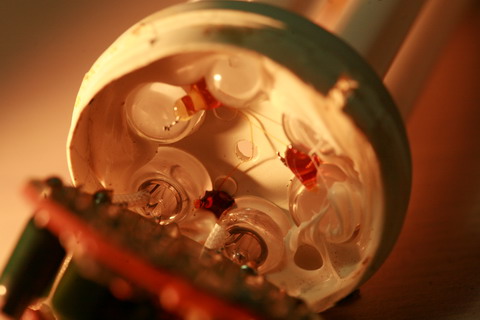

這是安定器跟燈管連接的地方. 其實不管是 3U 4U 還是 大便燈, 都是一根燈管, 只是彎成不同的形狀而已. 這種燈管跟日光燈一樣是熱陰極燈管, 有燈絲的, 所以燈管的兩端各有兩隻腳接到電路板. 不知道這個安定器有沒有做到預熱啟動呢 ? 不過根據經驗, 省電燈泡掛掉的原因通常不是燈管的燈絲燒毀. 在燈絲燒掉之前, 安定器上那些劣質的電解電容就先爆漿了…
這次改的燈泡是 E14 燈頭的, 也是我最早改的一批燈泡之一. 因為 E27 燈頭的 220V 省電燈泡用訂的還買得到, 但是 E14 燈頭的, 又是 220V 的, 在台灣幾乎沒有人在賣. 之前還特別請秋刀魚從荷蘭幫我帶, 實在是太麻煩了, 所以逼得我另覓出路. 改成功後, 連其它 E27 的省電燈泡也統統被我抓來改 220V.
不過似乎只有這種便宜的省電燈泡是用這種電路結構. 有一次我買了飛利浦的 23W 省電燈泡, 拆開來發現裡面沒有倍壓整流電路, 而是把 110V 直接整流率波後就拿去推安定器, 沒得改, 只好乖乖把它裝回去, 拿來插在檯燈上用.

[特別聲明]

本篇僅為 DIY 心得的分享, 如果你看了想要照做, 請務必小心並自行負責. 萬一燈泡燒了, 你可以寫信來罵我, 但是房子燒了, 我也幫不了你.
