修不好的無線網路卡

最近因為公司的 MIS 管 notebook 裡存放的東西管得越來越嚴, 令人很不悅, 因此把之前瓜在用的 VAIO SRX3S/BD 拿出來整理一番, 準備拿來用. 沒想到它的無線網路不穩的老症頭又出現了. 當我拿著 SRX3S 躺在主臥房的床上時, 居然收不到一牆之隔的 TransCube 基地台…
今天下午趁著沒事, 決定來解剖一下 SRX3S, 看看到底是什麼毛病.

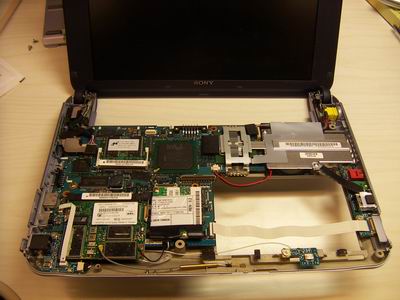

先把 SRX3S 一步一步分解.

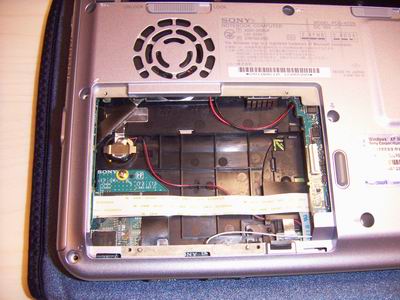

把電池拔掉, 打開背蓋, 把硬碟拿掉. 硬碟是 Toshiba 2.5 吋 30G 的. 以當年的規格來講, 算不錯的了.

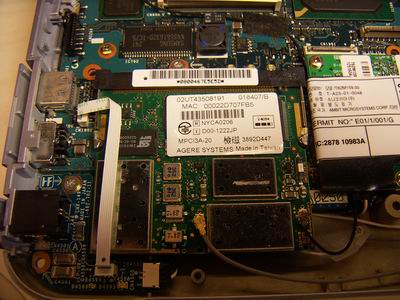

翻到正面, 左下角這一塊電路板就是無線網路跟藍芽的 mini PCI. 看板子的邊框上寫的是 Lucent, 不過 Wireless LAN 的晶片是 Agere 的, 藍芽的 module 封起來了, 看不到, 但是我記得在 Widcomm BTW 裡面報出來的是 CSR BC01. 上面有兩個 MCX 的 RF 接頭, 各接到一個天線.

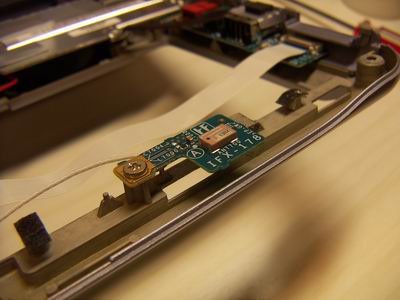

這是其中一個天線, 是一個陶瓷天線, 位在 palm rest 下方. 後來發現這是藍芽的天線, 不是無線網路的.

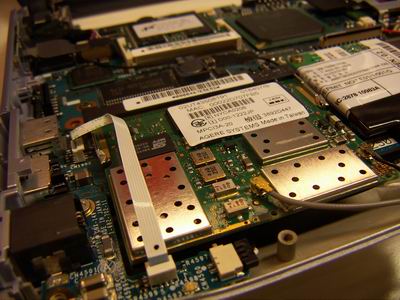

近一點來看這張 mini PCI, 可以看到上面 SAW filter 暴多的, 一看就知道是很古老的設計, RF 特性不佳, 才會用一堆 SAW filter 來壓.

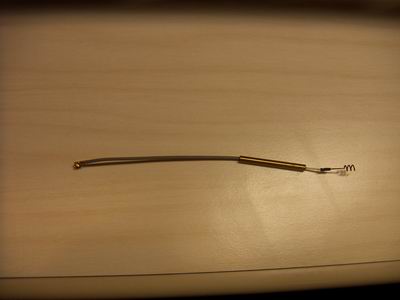

無線網路 team 的同事贊助的 2.4GHz 天線, 算是豬尾巴型的. 本來想換上來用, 不過後來發現它對接地的要求很高, 放在機殼裡可能 emission pattern 不怎麼樣.

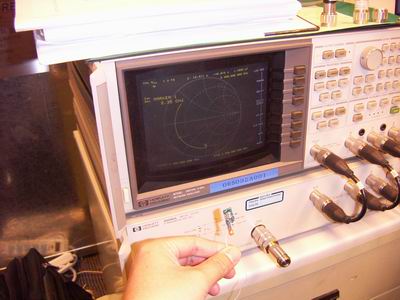

把那個陶瓷天線拔下來, 用網路分析儀看一下 S11 參數, 實在… 呃…. 蠻爛的. 後來發現, 它的 matching 是跟著機殼調的, 放在殼裡再量一次就好多了.
***
後來把兩隻天線都用 network analyzer 量過, S11 的 return loss 都在 15dB 以下, 其實天線本身並不差. 那為什麼無線網路的效能爛成這樣呢 ?

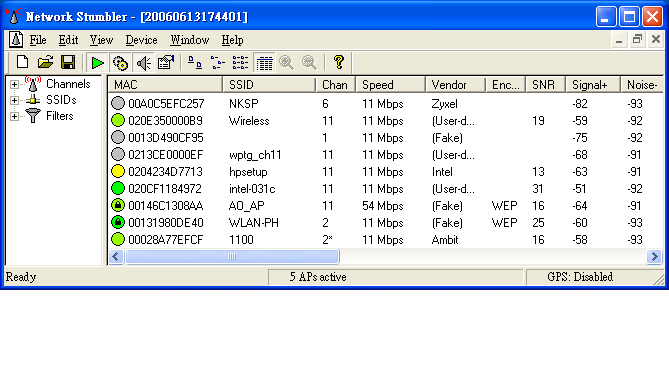

看看在 Network Stumbler 裡的數據：

怎一個慘字了得. 而且很有趣的是, 即使是強度很強的 AP, 在 NS 裡看到的強度都會跳來跳去, 有很強烈的 fading 現象.
看來是網路卡本身的問題了, 也許電源不乾淨, 也許 SAW filter 老了, 也許…. 是我沒辦法處理的問題.
本來以為可能只是 MCX 接頭掉了之類的簡單問題, 沒想到… 還是修不好.
