謝宇書之前有提過, 這位木工是屬於慢工出細活型的, 而且不喜歡別人催他. 木作剛開工時, 還覺得他手腳挺快的, 像開始下天花板的角料時, 咚咚咚咚一天就快要把整間房子的天花板角料全部釘完, 不過進入這一週後, 進度慢得有點令人失去耐性...
因為我每天都有去工地拍照, 所以我其實看得出來每天都有那麼一點點小小的進度, 但就是覺得變化還是少了點, 才會讓人覺得慢.
如同篇首的照片, 今天客廳的大柱子已經被包起來了. 除此之外, 還有什麼呢 ?
客廳的天花板終於封起來了, 前方凹下去那塊我精心設計的音響擴散板, 還有用來掛投影幕的凹槽.
從電視牆往後面看, 整片天花板已經封平了, 全家最複雜的管線統統在上面.
沒有其它進度了...

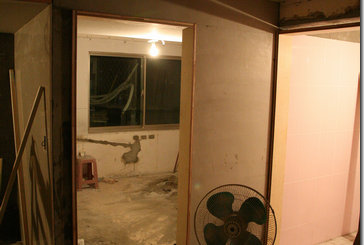

今天工地沒有太大的變化, 不過小孩房和外面浴室的門框都長出來了.
門框用的板材, 左邊那片是木心板, 右邊那片是夾板, 但是不是傳說中的紅膠夾板我就不會看了.
另外還有客廳要掛室內機的天花板也做好了. 不過中間內凹的地方感覺太深了, 要跟謝宇書橋一下看能不能修改.
挖出來重埋的埋壁龍頭混水器還在那邊等待重新粉平. 近照上可以看到因重工而被破壞的防水層.
聽謝宇書說, 木工今天去幫以前做過的客戶修補颱風造成的災情, 所以請假一天沒來上工. 不過水電似乎有來現場, 做了些什麼呢 ?
真傷心, 主臥浴室淋浴間的埋壁式龍頭被挖開重裝過, 一定是出了什麼包. 問了謝宇書, 原來是水電在安裝時, 偏離中心線約 1cm, 泥作要貼瓷磚時發縣了, 於是謝宇書決定叫他們拿出來重做.
只是我比較擔心的是, 已經用水泥封在裡面的埋壁龍頭 mixer, 在敲出來時會不會破壞到陶瓷軸心呢 ?
這是敲開重做的部份. 接下來粗底要重抹, 補平後再重做防水.
***
後陽台的通風門已經裝上了, 這種可以從裡面打開通風的門, 比之前那種內紗門外玻璃門的設計要好多了, 從廚房要到後陽台不需要把紗門往內拉開, 不會干擾到站在爐具前面的人 (通常是 Guava).
主臥無敵隔音窗的兩扇推開邊窗也裝上去了. 裝上去後果然隔音效果大大增加, 幾乎聽不到樓下的公車引擎聲. 以上兩項應該是為了防颱, 星期六來裝的.
再拍一些工地的小東西:
這個就是用來墊瓷磚縫的小塑膠片.
這個園弧型的矽酸鈣板應該就是做外面浴室天花板那個四分之一圓造形時切下來的, 不過現場只看到鋸台, 不知道他們用什麼方法切的. 鋸台應該只能切直線吧 ?
貼在門上的甘特圖進度表. 最近兩周因為泥作出包不斷, 進度整個打亂, 而木工提前進場與泥作一起搶工地對整體進度似乎沒有很大的幫助. 甘特圖上可以看到謝宇書和工班在討論進度時留下的筆跡, 似乎寫著 7/30 要完成貼瓷磚和天花板封板, 不過依現況來看應該是不太可能辦到.
進度啊進度, 一去不復返啊...
颱風天在家幹嘛好呢 ? 來用地表最強的微波爐烤個蛋糕好了. 今年年初從美國帶回來一盒布朗尼懶人包, 輕輕鬆鬆讓你做出跟 TGI Friday's 一樣好吃的布朗尼.
盒子背面有使用說明, 很簡單, 只要加入三茶匙的水, 半杯的植物油, 和兩顆雞蛋, 拌勻後就可以去烤啦. 我還特別上網查了一下, 一個 teaspoon 大概是 5ml, 一個 cup 大概是 284ml, 所以要加 15ml 的水跟大概 142ml 的油.
準備開工.
盒子打開後, 裡面的粉長這樣. 看起來像不像阿華田 ?
打了兩顆蛋進去, 接下來要加油. 那罐是媽媽贊助的橄欖油, 手上沒有量杯, 就用梁小快的奶瓶充當一下, 剛好有 120ml 的刻度.
開始攪拌, 這是 Guava 的手.
再請出另外一位小幫手. 說真的, 蠻難拌的, 因為這鍋混合物相當的黏稠, 拌起來要很用力, 手會痠呀.
差不多拌好了, 要準被進烤箱了. 本來想把它倒進另一個烤盤去烤, 但是想想覺得這麼黏稠的東西很難倒乾淨, 到時候又損失一堆在這個容器裡怪可惜的, 於是就決定不換容器了, 用這個陶盆直接進去烤. 沒想道這可能是我犯下的最大錯誤...
根據包裝上的說法, 越小的容器因為填裝的厚度比較厚, 要用越低的溫度和越長的時間. 8 吋乘 8 吋的烤盤要用華氏 325 度烤 50 分鐘. 誰知道華氏 325 度等於攝氏幾度 ? 國中都有教啦, 減三十二再除以九乘以五就對了, 算出來是攝氏 162 度.
AX-HT4 選到 oven 模式, 先預熱到目標溫度.
然後換主角就進場啦.
這是一個令人焦慮的漫長等待...
*** 過了 50 分鐘...... ***
噹噹噹, 出爐了, 看起來好像還蠻像一回事的, 除了中間有一道裂縫以外. 讓我想起前幾天在 Cinemax 看到一的部大爛片, 講什麼隕石撞到月球然後月球上出現一道大裂縫的白癡劇情, 我連片名都懶得查.
換個角度看, 原來裂縫不只一道呀.
挖來吃吃看...
沒想到, 只有表面大概 2cm 的厚度是固體, 再下去都還是液體, 沒有凝固. 怎麼會這樣呢 ? 後來的推論是我用了陶盆取代烤盤造成的. 陶盆熱得慢, 所以整個蛋糕六個面有五個面受熱較慢, 而直接被蒸氣烤箱加熱的頂面則熱得比較快, 比其它面先凝固. 凝固之後它變成不透水層, 把水氣封在裡面, 所以下面的蛋糕怎麼烤水氣就是出不來, 變成像在煮一樣.
後來我把表面那層挖掉後再進去烤 10 分鐘, 就統統凝固了. 原來烤盤傳熱快還是有它的道理的.
這是挖出來吃的部份, 賣相雖然不佳, 味道倒是挺不錯的, 吃起來很夠味, 巧克力濃得嚇死人.
也不算完全失敗啦, 再烤過後就讓裡面那些布朗泥變回布朗尼了.
終於賺到今年第一個颱風假, 今天工人應該也沒去上工吧 ? 我沒去工地看啦, 早上風實在大得很嚇人, 雨也下得跟倒水一樣, 還是乖乖宅在家裡.
上星期五下班後去看的時候, 主臥鋁窗兩邊的推開窗還沒裝上去, 不過聽謝宇書說星期六工人有去把它們裝上, 免得雨打進來.
這樣也不錯, 裝好後馬上用颱風驗收.
***
另外來工商服務一下. 最近有馬路消息指出我們家樓下三樓要賣房子, 有沒有人想來當鄰居的呀 ?
那就抱著梁小快一起玩吧...
看媽咪表演雙人階梯有氧!
是的, 浴室要打馬賽克, 所以我們貼上了馬賽克瓷磚. (有沒有很冷...)
這個馬賽克瓷磚也是在百信看到的, 既然是百信賣的, 一定很貴啦. 這個馬賽克一片 30cm * 30cm, 要省一點用, 切成三條 30cm * 10cm 的大小, 用來點綴大片的霧面磚.
近一點看, 這個馬賽克磚是由幾種不同顏色跟表面的磁磚構成, 有素面的, 有霧面的, 也有燒面和板岩的, 因此小面積貼起來很有味道.

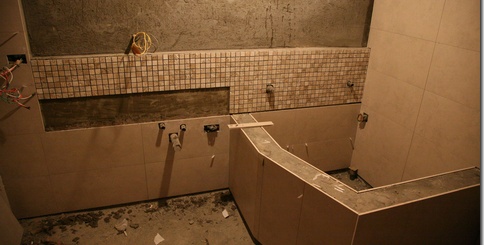

除了馬賽克外, 前幾天多災多難被敲掉的主浴瓷磚已經重新貼上了. 浴缸的頂面還沒想要怎麼處理, 側面已經貼上了
***
除此之外, 天花板也越長越多.
換氣機已經被封在天花板裡了, 那個洞是留給它的維修孔.
外面浴室的天花板也封了, 這裡有一個漂亮的 90 度圓弧形間接照明光槽. 降低的部份就是為了埋藏樓上的落水管線.
從裡面看是這樣.
***
另外, 水電已經把衛星線拉好了.
這是我們家外面樓梯間的配線箱. 因為電視牆剛好在這面牆後面, 他們乾脆就直接在配線箱裡鑽個洞, 把線穿過去, 就從電視牆冒出來了. 這樣第四台的訊號應該會好很多吧 ?
那個洞裡還可以看到從家裡隱約透出來的光. 全部做好後這個洞應該要封一下, 免得哪天被迷魂大盜從這裡灌迷香進去, 把我們家全家迷昏... 我會不會想太多 ?

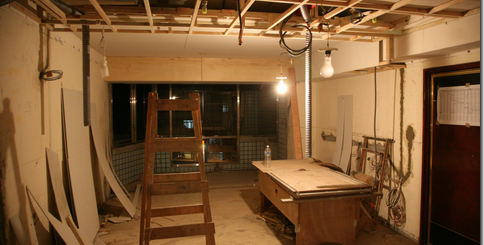

據說憋了很久的木工終於可以開始釘天花板了. 就在水電把所有的灑水頭改完, 空調也把換氣機的風管拉完後, 木工今天開始卯起來釘天花板.
這是陽台的天花板封板後的樣子, 是不是比之前那個下沉 30 公分的造形要好看多了呢 ? 右邊是窗簾盒, 左邊是做在大樑旁邊的間照層板.
木工先從管線最少的地方開始封天花板, 所以再來是小孩房的天花板.
主臥的天花板, 跟以後要掛冷氣的假樑.
一般釘天花板的時候, 燈具跟其它東西的出線都暫時先封在天花板上, 等到燈具放樣開口後, 再把線拉出來接, 所以剛釘完天花板的時候線應該都不見去. 不知對什麼, 主臥釘好的天花板上, 有一根喇叭線跟著灑水頭偷偷跑出來, 掛在那邊.
客廳這邊的管線是全家最複雜的, 除了一大堆的電源線, 喇叭線, 網路線外, 還有換氣機的風管, 冷氣的冷媒管, 統統經過這一塊, 所以不到最後不封這一塊.
***
最後來介紹一下灑水頭.
這是灑水頭改好後的樣子. 天啊, 我家的灑水頭是螢光黃的嗎 ? 會不會太前衛了 ?
沒啦, 那只是一個保護套, 用來避免天花板施工或上漆的時候傷到灑水頭用的. 把保護套拿下來後看到的本尊長這樣, 這就是傳說中的 "優美型" 灑水頭, 看不到中間那隻紅色的酒精玻璃管, 也沒有那個醜醜的花瓣型噴頭.
這是它從封板後的天花板露出來的樣子. 天花板批土上漆後, 把保護套拆掉, 會再套上一個圓型的蓋板, 讓它跟天花板看起來是一體的. 不是螢光黃的啦!
昨天才說主浴的灰色霧面磚貼上去後變得很有 fu, 今天下班興沖沖地跑去工地看, 心裡想著如果全部貼好了一定更有 fu, 沒想道看到的是這副慘狀:

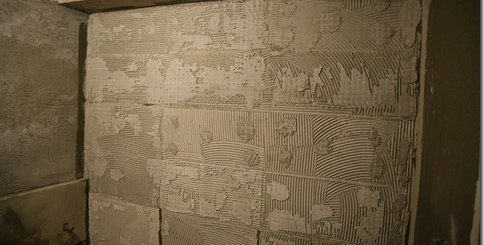

我的天啊, 怎麼全部被敲下來了 ?
打電話給謝宇書問了一下, 原來問題出在工人們貼磚的時候, 地面的高度抓得太高, 壁磚的下緣距地太遠. 記得昨天有出來亮相的那兩隻長得像迷你千斤頂的螺絲和螺帽嗎 ? 就是他們倆的高度太高啦. 如果不打除重貼的話, 地面 PC 墊高的高度就要比原來設計的再高上許多, 不佳. 所以在謝宇書一聲令下, 壁磚就乖乖下來啦.
被敲下來的瓷磚乖乖地躺在浴缸裡, 還好, 看起來都還是整塊的.
不過也不是全然沒有進度啦. 外面浴室的地磚在今天貼上去了, 顯然水泥還沒乾, 門口被工人用兩把刮刀打了一個大叉叉, 大概是知道我每天都會來, 怕我踩進去. 我心裡在想: 如果這裡拉上警察用來圍犯罪現場的黃色塑膠帶, 一定很搞笑吧 ?
擋得了我, 擋不了相機. 這是裡面地磚貼好的樣子, 左右各有一個落水孔, 所以可以看到明顯的洩水坡度. 地磚的縫略有一點大小縫, 似乎沒有壁磚貼得好看.
今天還有個重要進展是主臥鋁窗的玻璃裝上去了, 不過照片上看起來是沒什麼不同啦, 除了玻璃中間貼的那條膠帶外. 舊的主臥鋁窗隔音之差令人髮指, 晚上十二點睡覺時樓下公車靠站的嗶嗶聲清析可聞, 因此這次換鋁窗就卯起來做, 裝了 8mm + 8mm 的玻璃. 就算 747 在外面起飛也吵不到我們了, 哼. 捷運就放馬過來吧...
兩扇小的推開窗, 還沒裝上去.
另外, 工地還出現了一個奇怪的工具: 看起來像是一條透明的軟管裡面裝了紅色的液體. 這東西一定用了連通管原理, 可以用來確保兩個相隔甚遠的地方有一樣的水準面.不知道它是用來幹嘛的, 是木工用的還是貼瓷磚用的呢 ?
然後, 工地來了一位神秘嘉賓...

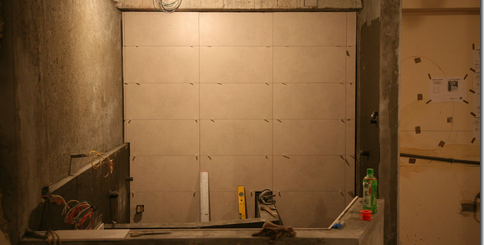

本日最有 fu 的進度, 就是主浴的瓷磚已經貼了一整面到牆上. 這個淺灰色的霧面磚在什麼燈光下都好看, 令人相當期待整面貼完的感覺.
這是放馬桶的那面牆, 還可以看到地上的糞管. 用來墊瓷磚縫的是打包用的那種扁平的塑膠打包帶. 我記得小時候家裡弄房子的時候, 看到工人拿來墊瓷磚縫的是一種五顏六色花花的小紙片, 後來才知道那東西叫四色牌.
整面瓷磚的最下緣是用一隻螺絲配合螺帽和小鐵片頂在地上, 瓷磚邊緣距地的高度就可以用旋轉螺帽來微調, 是個蠻聰明的方法.
現場還出現了玻璃吸盤, 不過並沒有看到任何玻璃. 難到這種霧面的瓷磚用玻璃吸盤也吸得起來嗎 ?
不過搞笑的是, 外面浴室昨天就已經貼得漂漂亮亮的壁磚, 今天被敲下九大塊跟三小塊. 這個位置原來是要放鏡子跟予欣指定要的彩色琉璃抿石子, 我昨天看到工人把整面牆貼滿瓷磚就覺得不妙, 本來想打電話跟謝宇書說如果貼錯就算了, 鏡子可以收在木作上面, 沒想到他們動作這麼快, 知錯即改, 今天就變成這個樣子了.
厲害的是, 九塊大塊的瓷磚毫髮無傷被完整地敲下來堆在旁邊地上. 由此可證瓷磚本身的強度遠大於用來接合壁面和瓷磚的水泥.
填縫是今天抹上去的. 粉紅色的瓷磚用白色的填縫看起來還真好看.
現場除了有水泥外, 還有一包 "樹脂益膠泥" 跟一包 "瓷磚接著劑", 但看起來都是灰色粉狀的東西. 我在網路上看了很多關於瓷磚工法的資料, 像硬底工法跟軟底工法, 還有乾式和溼式的貼法, 大部份的說法都還蠻一致的. 但是像何時用益膠泥, 何時用水泥砂漿, 或是用瓷磚接著劑, 這些說法就比較亂.
兩間浴室的防水都完工後, 終於可以開始貼瓷磚了. 今天完工的部份是外面浴室的壁磚, 用的是謝宇書建議的淡桃紅色直條紋亮面磚, 貼起來的效果真是好看.
除了浴室的磚, 餐廚的無敵高級水晶瓷磚也開始施工, 今天貼的是整塊磚的部份, 就是餐桌後方的牆面.
這個磚厚達 1.2cm, 大小也有 90cm * 31.6cm, 想來一定很不好貼.
貼瓷磚要用大量的水泥砂漿, 所以又出現了一堆砂. 旁邊是被裁切後陣亡的浴室瓷磚廢料.
在主臥看到一疊立正站好的瓷磚, 這是主臥浴室要使用的淺灰色霧面磚, 也是謝宇書推薦的.
這是主臥浴室要用的馬賽克腰帶, 很貴, 所以一片要切成三條來用.
現場有個紅色的墨斗, 是貼磚時用來彈基準線用的. 不知道是不是木工泥作有橋好, 貼磚用紅色, 木作用黑色, 還是這是這一行的標準做法 ? 用不同顏色是個好主意, 不然現場的墨線真的很多...
除了瓷磚, 今天空調也來裝了換氣機的風管. 室內管用三吋的尼龍風管, 二進四出; 室外管用四吋的, 兩隻.
尼龍風管果然來自傳說中的 "比比風管".
多組工班同時施工的結果, 最近的工地真是亂到不行. 不過如果這樣能把進度追回來也是 OK 啦.
今天本來空調廠商要來施作換氣機的風管, 但是因為聯絡上發生了一些錯誤, 結果沒來. 聽說木工等著要封天花板, 就等換氣機的管線做完, 因此今天沒有什麼進度.
前幾天因為看圖不仔細而做得太低的前陽台天花板, 已經修正過來了. 這個木工很厲害, 他直接把原來做好的天花板按住 shift 鍵沿 Z 軸往上平移 30cm, 不是啦, 就是把原來做好的部份整個往上移, 一點都沒有破壞重做的痕跡. 會用 SketchUp 的就知道我在說什麼...
修改過後, 視覺效果好多了, 完全沒有擋到窗戶. 我想在這裡裝電動捲簾, 還可以讓捲簾的控制器跟溫度或照度連動, 以避免東曬的問題. 不過 Guava 不喜歡捲簾, 她想要內外兩層可遮光又可擋視線的窗簾, 所以目前還沒有結論
不過就在我仔細觀察陽台木工的施工品質時, 我最不想看到的事發生了...
這是我原先就很擔心也預期到可能會發生的事. 陽台的這個部份敲掉了一小斷牆面, 但它的末端就直接和陽台的鐵窗窗框接在一起, 因此牆面移除後, 不鏽鋼做的窗框後面有一小塊是沒有依靠的. 這一段空間後來如圖中一樣, 是用水泥粉平填補的.
因為今天下了一整天的雨, 不鏽鋼窗框的室外側全是濕的, 沒想到裡面粉平的這一小片水泥也可以看到一個扇形的水痕, 想來應該是雨水沿著不窗框和牆面的交界處滲進來造成的.
這個等級的滲水雖然不會造成什麼太大的災情, 卻往往是壁癌的元凶. 解決的方法是, 不鏽鋼窗框室外側的防水矽膠要清掉重打.
另外, 主臥浴室的磚砌浴缸已經全部成型了. 雖然它實在小得可憐, 不過在我們這種室內只有三十幾坪的房子裡, 這樣的坐式磚砌浴缸已經是奢華至極了, 更何況我們還用了很夢幻的瀑布式龍頭呢.
木工的材料越來越多, 聽說他們憋很久一直想進場.
就醬, 下週一會開始貼瓷磚
裝潢工程進入第 24 天, 終於遇到今年第一個颱風來攪局. 還好我們只有主臥室的鋁窗因為整面更換, 玻璃還沒裝上去, 留下對室外的一個開口, 其它地方都不怕颱風.
今天去看現場, 工人已經用帆布把窗口蓋起來了, 而且下緣放在外面, 避免雨大的時候雨水順著帆布往裡面流.
整間房間看起來是這樣, 這個颱風不大, 應該不會有什麼強風吧.
***
今天仔細看了一下放在地上還沒裁切的矽酸鈣板:
板材是日進防火板工業株式會社做的. 這家公司在日本是以製作音樂廳用的反射板和吸音板著名, 做防火建材只是副業. 進口商也很有來頭, 一澤貿易是台灣蠻大的日系建材貿易商, 他們代理很多日系的建材, 包括貴森森的 Panasonic 廚具.
客廳側邊的天花板角料也做好了, 這裡會裝一台大金 71 級的室內機, 將會是我們家最大的一台冷氣.
今天就這樣, 沒別的進度了.
經過兩個星期, 我去找盤廠訂做的配電盤終於做好了, 今天下午廠商把配電盤載到公司來交貨. 我的天啊, 真的有夠重, 應該比梁小爽還重. 他們居然給我用 3mm 的烤漆鋼板去鈑金, 這樣不是比我的 Toyota 還厚了嗎 ?
裡面用的全部是 Merlin Gerin 的 Multi 9 系列微型斷路器, 小巧優雅又漂亮. 不過因為我在設計配相表的時候, 一時興起多分了一些迴路 (220V 10 個迴路, 110V 12 個迴路), 結果整個配電盤做起來沒有比原來的小多少.
中間這顆 2P 的是為了配合漏電斷路器使用的開關, 它右邊那個有白色拉桿的就是傳說中的 Vigi 漏電斷路器. 配線的接法是從 2P 的斷路器出來再接到 Vigi 裡, 當漏電發生時 Vigi 會透過白色的拉桿去觸發 2P 的 MCB 使它跳脫.
其實這個做法很浪費空間, 一個 2P 的開關佔去 4U 的 DIN rail 寬度, Vigi 又佔去 3U, 總共要 7U = 63mm 的寬度, 可以裝三個半 1P 的開關了, Merlin Gerin 其實有 1P 寬度的斷路器加上漏電斷路器, 叫做 RCBO, 它是 MCB 加上 RCCB (Residual Current Circuit Breaker) 的產品, 不過台灣代理商沒賣, 只好用 Vigi 輔助接點的方式控制了.
這是 50A/3P 的主開關, 這種開關用了三顆, 分別是在台電受電端的 220V/380V 總開關, 往陽台 15KVA 的變壓器開關, 以及從變壓器回來的 110V 三相總開關. 開關上面有寫 415V 哦 ! 所以用在 380V 的線間電壓是沒有問題的.
盤內配線使用 8mm^2 線徑的銅線加壓接端子. 這線真是粗啊...
我裝了三顆 100A:5A 的比流器, 分別測量 220V 三條線上進來的電流. 比流器的輸出接到...
100A 滿刻度的 AC 電流錶, 三位半 LED 顯示哦.
電流錶是 DIN 96mm * 48mm 標準的尺寸, 直接在蓋板上面挖孔安裝. 可惜沒上電它們不會亮, 不然看起來一定很炫.
接地和中性線用的銅排. 但是... 盤廠給我裝錯了. 110V 跟 220V 的中性線應該要分開來, 因為變壓器的進線是三相三線, 出線是三相四線. 怎麼辦呢 ? 少一條銅排...
最後, 梁小快發現了這個大玩具, 跑過來想摸...
其實昨天木作已經把大部份的天花板角料做完了, 今天多出來的部份是昨天下午才和謝宇書討論確定的廚房和兩間浴室的天花板.
廚房部份的天花板比較複雜, 因為主樑下方只有 215cm 的高度, 餐桌這一面的吊櫃要配合這部份的高度開門, 而爐具那一面則要配合電動昇降櫃的高度, 所以吊櫃在轉角處會有高低差. 我的做法是讓下緣切齊, 而上緣就隨兩邊的天花板收不同的高度.
很難懂對不對 ? 看 3D 圖比較快.
這樣有沒有比較瞭 ? 圈起來的地方就是有高低差的櫃體, 所以照片上可以看到天花板的角料有兩個高度. 比較低的是收樑下的高度, 而後方比較高的就是收灑水頭和管線的高度.
這是外面浴室的管子. 天花板上這些污廢水管實在很討厭, 讓整個天花板的高度下降了大概 70cm, 所以我們決定這裡也做高低差, 去閃這些管線, 順便可以做間接照明.
我今天下班過來的時候, 兩位泥作師傅還在, 正在洗玻璃磚. 一問之下, 原來玻璃磚裝錯了, 剛把它們拆下來, 要把上面的白水泥洗掉. 方孔上可以看到一些白水泥的痕跡. 至於是怎樣裝錯, 因為看他們很不好意思的樣子, 我就沒有多問了.
今天工地多了一堆矽酸鈣板, 看來木工準備卯起來釘天花板了...
工程進入第 22 天, 木作終於進場, 邁入下一個階段. 不過看現場, 還有泥作的工具 ? 是的, 泥作還沒退場, 瓷磚還沒貼呢.
因為水電配管和拉線的動作慢了一點, 導致泥作抹牆的進度跟著延遲, 謝宇書說木作一直吵著要進場... 所以就讓木作先進來釘天花板的角材.
這個木工的動作也真夠快, 今天一天居然把大部份天花板的角材都釘好了, 除了廚房和兩間浴室的天花板高度因為還要確認而留著沒做.
這是陽台部份的天花板, 我在這裡犯了一個錯. 因為陽台跟客聽間有一隻樓板以下 70cm 的大粱, 謝宇書想要利用陽台天花板壓低的做法讓這隻樑看起來沒那麼巨大, 因此讓陽台的天花板週圍一圈收的高度跟這隻樑一樣. 我在看 AutoCAD 圖面時, 沒有想到如果天花板收得跟樑下等高的話, 會蓋到陽台的窗戶上緣大概 30cm, 嚴重影響視野和景觀.
照片上那面木板的下緣就是樑底的高度, 已經概到窗戶了. 明天要急摳謝宇書修改這個部份.
我們用的是集成材角材, 它的物性和防蟲性比較好. 這種角材的集成方式是一維集成, 它是用一片一片的木材去壓合, 而不是像 MDF 板一樣用粉料去壓合的, 所以在使用上是有方向性的. 從斷面可以看到它的膠合結構, 還有和 MDF 一樣那種綠綠的填充劑, 據以前美麗安的說法, 防蟲就是靠這個.
產地是中國大陸, 這我不介意. 不過甲醛釋出量是 F3 級, 令我有點受不了. 在工地待了半個小時, 搞得我眼淚一直流.
集成角材斷面. 令我想到阿莫的千層蛋糕...
木工的雷射水平儀...的腳架. 他們下班都會把雷射水平儀帶走, 害我沒機會偷玩.
***
既然泥作還沒退場, 他們在幹嘛呢 ?
開始做防水了. 顏色比較深的那層就是防水層, 應該是彈性纖維水泥吧 ?
地面的防水工法好像跟牆面不一樣, 地面會看到白白的, 像塗料的東西, 而且有一些有機溶劑的味道, 直覺告訴我這裡面應該有高分子材料.
最後, 我心愛的茶色玻璃磚也出現在工地了...
這個動作正確地來講應該叫 "地面粉平", 就是用水泥砂漿把打毛見底的地面抹平. 因為我們拆除的時候決定不拆大理石地面, 所以所有的地面粉平的基準都要和原來大理石的完成面一樣高, 這樣最後鋪木地板的時候才不會有高地差.
在很多裝修工程的報價單上, 這個動作會稱之為 "PC 墊高" 或 "PC 粉平". PC ? 用 Intel 還是用 AMD 的 ? 雙核心的會不會比較猛 ? 對不起, 我是來亂的. 我也很好奇這個 PC 是什麼意思, 所以就請 Google 大神解惑.
我猜 "C" 應該是 concrete, 就是 "控固力", 混凝土的意思. 那 "P" 呢 ? 查到一些工程用語解說的文件, PC = "Prestressed Concrete", 預力混凝土. 不對不對, 絕對不是這個, 家裡的地面要是用到預力也太扯了. 還有 PC = "Precast Concrete", 預鑄混凝土. 這個也不太對, 混凝土到我家的時候連水都都還沒加呢.
後來查到一個 PC = "Plain Concrete", 就是純的混凝土啦, 應該是這個意思. 另外還有看到一種寫法是 "PC 混凝土", 意思是 "Portland Cement Concrete", 指的是用卜特蘭水泥調成的混凝土, 如果要這樣寫的話應該要寫成 "PCC 粉平".
名詞解說完畢, 接下來看看工地現場.
因為粉平的完成面要和大理石一樣高, 所以水準線從大理石平面拉出來.
準線在端點固定後, 以水泥和灰誌標出完成面的高度.
這是另外兩處準線經過的水泥標誌. 還沒放灰誌.
***
主臥浴室的磚砌浴缸已經成形了, 右邊是小小的淋浴間.
主臥鋁窗的框已經灌水泥固定了, 想來就是用路人甲解說的那隻長得像打氣筒的工具灌的. 鋁窗的廠商告訴我, 因為隔音窗的邊框要把水泥填實, 隔音效果才會好, 但拆掉舊框後因為不能破壞外牆, 沒辦法把窗緣擴大到可以把水泥灌實的程度, 因此建議我讓鋁框退縮 1cm, 把水泥灌實. 所以我們家窗戶就變小了一點點.
另外, 介紹一下粉平的動作.
這張是稱之為 "粗底" 的第一次粉平完成面, 表面還很粗糙, 可以看到水泥砂漿裡的砂粒, 有些地方甚至可以看到小石頭.
這是第二次粉平後的完成面, 有時候又叫 "粉光". 做這道工法時, 調配水泥砂漿用的是篩過的砂, 水泥砂漿的配比中水泥也會比第一次粉平時的比例要高, 因此粉出來的完成面會比較光滑. 這樣的牆面經過批土後就可以直接上漆了.
***
工地常會看到啤酒罐. 這班泥作工人好像會在工地喝酒, 不佳...
前幾天晚上到西寧電子廣場去買喇叭線, 嗅到了這裡即將熄燈的氣息, 濃濃的.
超過一半以上的店, 不到晚上八點就關門了.
還有更多的店, 門外堆滿了一箱箱的紙箱, 打包好的. 應該要準備搬去新光華吧.
說起西寧電子廣場, 它與我的淵源遠比光華商場還久得多呢. 這裡的店家絕大多數都在中華商場拆遷的過程中搬過來的, 而說起中華商場, 我大概在小學三四年級時就常跟劉遵五去那邊逛街買零件摳軟體, 那時光華商場可能還只是一堆舊書攤.
很可惜地, 當初在處理中華商場商家的搬遷時, 似乎是一堆亂七八糟的決策, 這群可以稱之為台灣電子工業搖籃的店家, 就被安排在髒亂破舊的西寧市場樓上, 默默地渡過了十幾個年頭.
我跟賣喇叭線的店家聊了一下, 他告訴我並不是所有位於西寧的店家都打算搬到新光華商場去, 一方面是因為那邊的店租比這裡高上許多, 另一方面也是怕搬過去後有很多老客戶會找不到他們. 不過西寧二樓這邊會在開始搬遷後全面 shutdown, 因此不搬往新光華的商家要在附近找店面重新開張.
因為現在網路購物發達, 這些買電子零件的小店到底還有多少生存的空間也令人懷疑. 秋業原周邊賣零件的小店一家一家關閉, 只剩下一些極度硬派的店還在撐就是最好的例子. 一個五坪的店面裡能擺上多少品項 ? 再多也不可能比得過廣華或是百年電子這種經營型態的網路商家, 更不用說 Y 拍跟露拍上還有更多的逸品等著你去搜尋.
不過無論如何, 我還是希望西寧這些店家在搬去新光華後, 能夠有一番新的風貌.
開工後第 20 天, 瓷磚終於出現在工地了. 不過其實牆面粉平之後, 還要做兩次到三次的防水層才能貼瓷磚, 所以真的可以開始貼磚大概是下星期四之後的事.
我們選用最貴的一種瓷磚: Porcelanosa 的淡米黃色 glass 系列, 百信稱之為 "米水晶". 這個瓷磚真的是貴森森, 一坪要價九千多. 它一片的大小是 90cm * 31.6cm, 所以一坪大概是 12 片, 一片的單價將近一千塊. 選用這個磁磚的主因是它表面的厚釉讓它具有玻璃的質感, 很適合用來貼在廚房流理台的上下櫃之間, 取代最近很流行的烤漆玻璃.
本來覺得廚房用銬漆玻璃牆面看起來質感很好, 也好清理, 但是後來發現烤漆玻璃只能用不鏽鋼壓條收邊, 而且收邊處一定要打矽膠. 如果要我列出我最討厭的裝潢材料前三名, 那一定是矽膠, 矽膠, 和矽膠. 不知道為什麼, 矽膠似乎和鏡頭的鍍膜一樣營養, 一樣受到黴菌的青睞. 在潮濕或有水的地方打矽膠, 不管用的是不是防黴矽膠, 幾乎都會在幾年內長滿黴菌, 而偏偏矽膠收邊又是廚房和浴室最常用的收邊工法.
再加上以烤漆玻璃每才約兩百到三百的價錢, 換算成材積其實跟很高檔的瓷磚一樣貴. (一坪是 36 才, 如果一才 300 元的話, 一才就要 10800 元了, 這已經是進口頂級素磚的價格了) 所以在百信看到這款瓷磚後, 就被那個口若懸河的 sales 說服了, 決定把這個美美的磁磚貼在廚房.
這麼貴的瓷磚當然要貼在看得到的地方, 所以我們決定只貼流理台上下櫃之間的牆面, 看不到的地方就不貼, 不然實在太浪費了, 貼在櫃體後面難道要給小強看嗎 ? 精算過之後, 其實用不了幾片磚, 整個廚房的流理台牆面用不到 10 塊磚, 後來決定連餐桌後面的那面牆也給它貼上去. 配上鋼烤的廚具門板, 整體應該會很閃亮吧?
除了瓷磚外, 還出現了抹瓷磚縫用的海綿鏝刀.
***
昨天才進的水泥跟砂, 今天只剩下這樣一點點, 牆面粉平的進度又多了許多.
主臥浴室的主牆, 除了偷深度的鏡櫃後方外, 其餘的部份都抹好了.
地面已經填了一次, 不過還沒到達完成面的高度, 還看得到移位的糞管.
外面浴室已經全部抹完了, 第一天抹的地方顏色已經變成灰色, 水泥也達到它的初期強度了.
順帶一提, 為什麼這種水泥叫 "波特蘭水泥" 呢? 因為發明它的英國工程師覺得這種水泥硬化後的顏色和質感, 看起來很像一種叫 "波特蘭石" 的石材. 波特蘭石是英國著名的一種白石灰石建材, 產於英國的 Portland. 倫敦著名的地標倫敦塔橋 "Tower Bridge" 外表就有用波特蘭石裝飾.
因為水電告訴我喇叭線不夠 (我們家有這麼大嗎 ? 70 米拉七隻喇叭不夠, 還要再 70 米), 所以我下班後又跑了一趟西寧去買喇叭線. 今天去到工地時已經很晚了.
下午謝宇書有打電話來說泥作的材料不夠, 今天還要再進一次料, 所以今天沒什麼進度.
客廳堆了新進的砂和水泥.
之前用的是亞洲水泥做的 "洋房牌水泥", 這次新進的是台泥的 "品牌水泥". 品牌 ? 這個名字很絕...
特別介紹一下, 包裝袋上的 "卜特蘭水泥第一型" 是什麼意思.
"卜特蘭水泥" 泛指所有的矽酸鹽水泥, 它的主要原料是石灰石 (碳酸鈣) 和黏土 (矽酸鋁). 這兩種原料在燒製後會產生矽酸鹽類, 而其中的矽酸鈣就是水泥加水會硬化的主要角色. 除了矽酸鹽水泥外, 還有比較少見的鋁酸鹽水泥, 用在需要抗硫酸鹽腐蝕的場合, 像陽明山的溫泉池.
第一型就是基本款, 沒有特異功能. 其它還有第二型: 稍微可以抗硫酸鹽腐蝕; 第三型: 早期強度水泥, 硬化比較快, 可以迅速建立強度; 第四型: 低熱水泥, 拌合的時候比較不會發熱, 適用在大量灌漿或預拌的場合.
今天還進了新的磚頭. 仔細看, 紅磚短邊上有 "CHC" 的字樣, 原來紅磚也是有品牌的呀...
就這樣, 今天沒別的進度了.
牆面粉平持續進行中, 今天看到小孩房這一面的牆剛抹好, 還是深黑色.
另外地面上低於原來大理石完成面的溝槽也用水泥填起來了.
外面浴室的水泥開始乾了, 顏色明顯比昨天要淺.
砂和水泥剩這樣, 夠做完剩下的牆面嗎 ?
這是窗台和轉角抹水泥用的邊條, 我不知道正確的名稱應該叫什麼, 在粉平時遇到有陽角的地方都會墊這個東西在裡面.
出現了一隻我實在不知道是用來幹嘛的工具, 看起來有點像梁小爽用來幫橡皮艇打氣用的打氣筒, 但是它的前端是扁平的, 像吹風機的出口那樣.
換氣機通往後陽台的風管需要的洞已經銑好了, 位置是在小孩房裡. 想了很久, 終於找到這可以用來穿過後陽台大樑下方的位置.
主臥窗外的夜色. 希望我們的家快點好...
終於開始抹牆了. 今天下班後去工地, 看到廚房有一半的牆面已經抹平了.
地上放著泥作師傅的機絲頭: 推刀, 鏝刀, 抹刀, 水平儀, 海菜粉, 和水泥潤滑劑.
另外還有這兩隻長長的刮刀, 用來抹平大片的牆面.
往另一個方向看, 外面廁所的牆也抹好了. 本來手賤想用雷射水平儀看一下牆直不直, 但是想想牆還沒乾, 萬一不小心在上面留個手印一定會被罵死, 就算了...
這是已經抹好和還沒抹的牆面交接的地方, 剛好有一塊灰誌, 很以很清楚看到灰誌上緣跟牆面厚度的關係.
***
門口的牆上貼了一張 7-Eleven 的集點卡...
看來樓下的 7-Eleven 是這些工人的好朋友, 他們集點已經集成精了...
今天中午吃飯的時間跑回工地去, 要跟做鋁窗的廠商確認窗框沒有裝正的問題. 到現場的時候, 水電的人也在, 泥作的人也在, 鋁窗的人也在, 還有空調的人今天也來看換氣機的管線, 整個工地鬧哄哄的.
鋁窗的問題是這樣: 上星期四我去工地看的時候, 發現主臥新做的隔音窗窗框對內緣的窗台並沒有平行:
圖中這兩個距離不一樣, 大概差了三公分. 今天到了現場, 再用雷射重新量過, 發現問題出在內牆. 他們立鋁框的時候, 對的是牆的外緣, 而這面牆裡面粉光的厚度不均, 從最右邊到最左邊的厚度差異大概有三公分, 導致窗框從裡面看起來就沒有對齊窗台. 不過從房間另外兩面牆的平行度來看, 歪的是牆內緣, 外緣反而是正確的.
那舊的鋁窗呢 ? 原來舊的鋁窗可能是對牆的內緣立的, 所以就跟牆內面一樣是歪的. 因為這面牆面最後會用木作收掉, 因此不會重新粉平. 最後決定不去動鋁框, 而在用木作收檯面時把這一點誤差修回來, 讓視線所及的所有線條都是正的.
泥作今天要開始抹牆, 因此牆面上出現了傳說中的 "灰誌". 這東西是泥作師傅在用水泥抹牆時, 用來參考泥灰厚度的基準, 而貼灰誌的時候以前會用吊線放樣, 現在則大多改用雷射輔助放樣.
放樣時, 他們會設法讓所有灰誌的上緣切齊一個假想平面, 而這個假想平面就是這面牆最後的完成面. 只要放樣時, 這個平面的垂直跟方位角沒有問題, 再加上抹牆時師傅的手藝可以讓牆面夠平並且切齊所有的灰誌, 最後抹出來的牆就會很漂亮.
***
前幾天水電問我喇叭線要誰來拉, 要用什麼線, 因此晚上我到西寧電子廣場去, 買了一卷 AXE 200 芯的喇叭線拿到工地. AXE 是家很有趣的公司, 明明就是台灣公司, 可是網路上都標 "美國 AXE 喇叭線". 可能是因為線上打著 "USA Standard" 吧 ? 線上印著 "LC-OFC", 我是不太相信啦, 無氧銅是有可能, 線性結晶會出現在這種一米不到 20 塊的喇叭線上 ?
我並不相信喇叭線會影響音質這種鬼話, 不過因為從機櫃到幾個房間的喇叭線還蠻長的, 如果用太細的線, 線上的電阻還蠻可觀的, 而水電這邊又沒有夠粗的多芯線, 所以只好去買一捆最便宜的喇叭線來用.
水電有聽我的話, 電力線有照顏色拉. 綠色是地線, 紅色是 110V 的火線, 白色是 110V 的中性線.
而 220V 的火線則是黑色的. 這是後陽台的冷氣電源, 用 5.5mm^2 的線哦.
今天中午溜回工地去跟水電確認衛星線路的走法. 本來打算從廁所的通風管道間走衛星的 cable 到頂樓的碟子, 但是經過幾次確認後, 發現這個通風管道間並不如我原來想像的那般暢通...
我先帶了 BJ 的雷射測距儀到頂樓去, 請水電師傅把測距儀伸進去量, 看看到底在什麼地方被堵住. 沒想到測出來的距離大概都只有五六米, 也就是說大概在十七十八樓就卡住了, 離六樓還遠得很.
接下來我把 5D 接上 550EX 閃光燈, 伸進去拍 (心裡真是怕怕, 萬一失手把相機摔進去, 大概就要買新的了, 絕對撈不出來的), 結果拍到這個樣子:
原來除了 15 - 18 樓的自來水幹管, 還有汙廢水管也走在這裡面, 看起來錯綜複雜, 並非我原來想像的樣子.
最後決定放棄走管道間, 改走弱電箱. 水電很硬派的說, 想辦法幫我在已經很擠的弱電箱裡, 再穿一條線上來.
我本來想拉兩條線, 一條接 BS, 另一條用來收 115.5 度的中星 6B, 上面有中央電視台的 HD 頻道. 如果只能拉一條線, 就要用天線切換開關了.
切了好久的溝, 管子終於在今天長出來了.
這是主臥浴室的管路: 銀色的是不鏽鋼冷水管, 白色的是外包保溫層的不鏽鋼熱水管, 灰色的是走電線用的 PVC 硬管, 比較粗的是廢水用的 PVC 硬管.
這是公共浴室的管路.
不鏽鋼壓接管轉彎的時候要切好管長, 壓頭, 做好整組管子才能安裝, 因此管子的走向都很漂亮. 而 PVC 管因為可以加熱彎管, 走起來就比較隨意, 像圖上那個電源線的管子, 就直接過馬路...
這是公共浴室的淋浴間配置, 因為幾天前想到蓮蓬頭的軟管會跟埋壁式龍頭的把手干涉到, 所以出水位置做了一點修正.
主臥浴室的天花板上吊了一張牌子在那邊晃啊晃, 上面寫著大大的 "漏水" 兩個字. 原來樓上的廢水管有一點點滲水, 在排水的時候會滴水. 水電特別把它標起來, 免得在封天花板前忘了修就糗了. 還好是廢水管, 不是汙水管, 不然就噁了.
磚牆在粉平前沒有什麼強度可言, 因此在裸磚牆上切溝時要切 45 度角的溝, 以免應力集中造成磚強的破壞. 這是廚房的主流理台牆面. 看不出來它應該要是怎麼樣對不對 ? 貼個 SketchUp 給你們看就瞭了:
上面照片的那面磚牆就是 3D 圖裡被我塗上紅色的牆面, 當然完工後它不是這個顏色. 這裡會貼上漂亮的水晶瓷磚.
水管配好了要站壓, 要試水, 所以工人們把拆掉熱水器後空著的熱水管路用高壓軟管接起來了, 不然每次龍頭只要冷熱水一起開, 冷水就會透過龍頭回流到熱水管, 從熱水器的進屋管這邊噴出來.
今天下班過去時, 水電還在做, 大概是在趕進度, 所以有看到兩位師傅. 綁頭巾的那位還掛著藍芽耳機呢!
主臥地上出現了大量的管材, 經過了兩天的放樣和切溝, 配管終於要卯起來做了.
旁邊有個小鋁箱, 裡面是什麼呢 ? 根據經驗, 會用鋁箱裝的都是好東西...
偷偷打開來看一下...
原來就是這家水電最得意的秘密武器, 雷射水平儀. 今天終於看到本尊了.
旁邊有罐地板蠟, 應該是穿線的時候用來潤滑用的.
原來冰水管穿樑的孔, 拿來走冷媒銅管還有找, 所以就被拿來穿喇叭線和網路線的管子.
我在客廳的茶几下方留的地插, 管子已經配好了.
向各位介紹工地的臨時廁所: 就是這個小小的保特瓶, 插在糞管上. 工人要尿尿就對著這個保特瓶尿, 應該要一點技術. 如果有女的工人怎麼辦呢 ? 我也不知道...
水電仍在進行配管. 這是主臥浴室的主牆面, 左邊是洗臉檯的冷熱水跟廢水, 右邊是磚砌浴缸的埋壁龍頭加瀑布出水口, 馬桶在矮牆後面.
因為昨天想到蓮蓬頭的掛勾式出水頭如果裝在龍頭上方正中間的話, 軟管垂下來剛好會擋住埋壁龍頭的操作, 因此跟謝宇書討論了一下其它的安裝方法. 水電在牆壁上用粉筆留下了幾種不同的安裝想法.
我在客廳的茶几下方留了一個地插, 工人正好在放樣, 還沒切溝.
各房間的網路, 電話, 跟喇叭線, 統統拉到電視牆右方的機櫃位置. PVC 管被噴上不同的顏色用以識別不同的用途. 黃色是喇叭線, 白色是網路或電話線, 還有黑色是第四台的線.
每天都有一點進度, 不過這家水電的動作有一點慢...
本日從外觀上看起來沒有太大的改變, 不過水電配管的工作正如火如荼地進行中.
主浴淋浴間牆上的管槽已經挖好了. 打算照老婆跟我的身高, 各裝一個蓮蓬頭固定器.
地上出現了還沒切割的不鏽鋼管. 因為原來的冷熱水用的都是不鏽鋼管, 所以我要求水電要比照原來的狀況施工, 不要把冷水換成 PVC 管.
旁邊還放著三組剛做好接管的埋壁式龍頭混合器, 左邊兩組是兩個淋浴間的, 右邊那組是浴缸的瀑布式龍頭用的. Grohe 的埋壁式 mixer 貴到會殺人, 所以我們用的是 Fonte 的.
這些工人也很鮮, 做好的東西擺在地上還會標齊對正...
優雅的埋壁式龍頭混合器近照. 不鏽鋼管到 mixer 是鎖牙的, 其它配管部份是壓接的.
外面廁所的糞管移位已經差不多完成了, 這個地方就是要裝無敵 Satis 馬桶的地方啦. 今天管口沒有封起來, 臭臭的...
另外工地還出現了電焊機. 看陰極夾在消防灑水管上, 應該是在改灑水管路用的.
