小 W 重生記

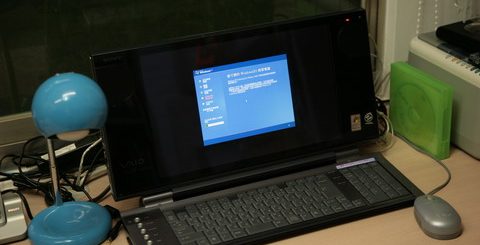

我的愛機 VAIO PCV-W121 從日本扛回來已經快四年了, 這段時間內它一直工作得很好, 不會當機, 不吵, 也不熱. 但是隨著時間的流逝, 它已經慢慢跟不上這個時代了.
兩年前我曾經幫它加過一條 512MB 的 RAM, 當時整體的速度立刻獲得明顯的改善. 但是隨著 Windows XP 不斷地偷偷下載各式各樣吃 CPU 又吃記憶體的更新, 它的速度越來越無法令我滿意.
我想, 是該幫它換顆 CPU 的時候了.
小 W 出廠的時候, 配的 CPU 是 Socket 478 的 Celeron 2.0GHz, 算是 Pentium 4 第二代的 Northwood 核心, 但是 L2 cache 只 512KB, 效能只能說是勉勉強強.
為了幫小 W 換 CPU, 我這一陣子花了很多時間在搞懂 Intel 這些年來到底出了哪些 CPU, 每一代之間有什麼不一樣, 誰可以升級成誰, 誰不能替換誰.
小 W 的主機板用的是 SiS651 的北橋晶片, 它的 CPU 跑 2GHz 時, FSB 是 100MHz, 倍頻數是 20倍. 我進 BIOS 去看了一下, 裡面既不能調倍頻數, 也不能調 FSB 的頻率. 照理來講, SiS651 可以支援 533MHz 的 FSB, 但是既然它的 BIOS 裡沒得調, 我也就沒輒了, 只好乖乖找 FSB400 的 CPU.
我在 Yahoo 上花了一千多塊買到一顆 Pentium 4 2.0GHz, FSB400/512K.
Socket 478 的主機板加上 FSB400 的設定, 能夠用到最快的 CPU 是 P4 2.6GHz, 但是幾乎找不到, 而 2.4GHz 的比起 2.0GHz 的又貴上一倍不止, 所以我決定買 2.0GHz 的就好.
以前加 RAM 的時候拆過一次小 W, 所以我知道要從哪邊下手. 先把下背板打開:
接下來的動作就比較難了. 要把機器放倒, 螢幕朝下. 我墊了一塊浴巾在桌面上, 以免刮傷液晶面板. 拿掉上背板四個角的塞子,就可以看到四顆螺絲, 鬆開以後就可以把上背板拿下來.
可以看到塑膠殼裡面還有一個 metal cage, 而且到處貼滿了對付 EMI 的金屬貼紙. 實在有點令人搞不懂 Sony 在想什麼, metal cage 再加上這樣貼呀貼的, 人工應該很貴吧. 為什麼不直接在塑件裡面上金屬漆, 擋 EMI 就好了呢 ? 裡面的這些 metal cage 看起來對機彀的強度也沒有幫助.
Anyway, 再拆一層, 把 metal cage 拿掉, 就可以看到主機板了.
很有趣的是, 它有兩個 PCI 槽, 插了兩張 PCI 卡. 一張是 TV tuner 卡, 另一張是 PCI 轉 PCMCIA 槽. 如果找得到形狀對的 PCI 卡, 應該可以插在這裡自己擴充東西.
另外疊在 PCI 下面的是一張 AC97 的 modem, 但是它的 golden finger 沒有用到, 反而是用另一個 block connector 跟主機板接在一起.
中間有一塊立起來的板子, 上面有一顆 TI 的 TPA1517, 這是一顆 6W 的 stereo amplifier.
我查了一下 datasheet, 它真的非常簡單, 規格也不特別吸引人, 也不是 class D 的 (三年前... 應該還沒有人開始用 class D 吧). 單端輸出含 DC 偏壓, 所以需要輸出藕合電容. 板子上那兩顆肥大的 SMD 電解電容應該就是吧.
***
接下來進入今天的主戲: 換 CPU.
我把散熱片上的壓條拿掉, 再搖一搖散熱片, 就把整塊散熱模組拔起來了. 拔起來一看, oh my god, CPU 黏在散熱片上, 也就是說, 我在沒有鬆開 ZIF 插座的情況下, 把 CPU 從 Socket 478 裡硬生生拔了出來. 不知道是它的製程就是把 CPU 黏在散熱片上, 還是散熱膏被煮久了會有黏性 ?
現在我頭痛的問題是, 看來這顆 Celeron 2.0 是沒辦法從原來的散熱片上弄下來. 我去哪裡生一顆風扇給新的 P4 用呢 ?
翻箱倒櫃找了一下, 居然給我找到一顆 Intel 原廠的 Socket 478 專用風扇. 想一想, 這一顆應該有四年以上的歷史, 是當初裝我第一台浩鑫的準系統時留下來的, 沒想到它在櫃子裡躺了這麼久, 居然還有派上用場的一天.
兩顆風扇排排站. 上面是原機裡的, Celeron 2.0GHz 還黏在底部. 下面是 Intel 原廠的風扇.
另外一個問題來了, 我手上沒有散熱膏, 該怎麼辦呢 ? 這麼多年沒自己裝電腦, 叫我去哪裡找散熱膏呀 ? 沒關係, 我有代用的好東西..............
噹噹噹, 國光牌 SL 級休旅車專用機油! 耐操, 耐高溫, 不變質, 絕對適合超頻玩家使用! 機油的導熱能力應該不會輸給散熱膏, 再怎麼樣它在引擎裡除了潤滑以外, 另一個重要的任務就是散熱. 我只要確保它能填滿散熱片跟 CPU 之間的空隙就好了. 另外, 它應該不導電吧...
把 P4 2.0GHz 裝上去, 用棉花棒把機油小心地塗在上面.
再把散熱器跟風扇裝上去就好了. 這個散熱片比機器裡面原來的那顆稍微寬了一點, 右邊會碰到北橋的散熱片, 不過還是裝得進去.
原來的 CPU 是 Celeron 2.0GHz, 我查了一下 Intel 的 Processor Finder, power dissipation 是 52W; 新的這顆 Pentium 4 也差不多是 52W, 所以散熱不會有問題. 如果換成 2.4GHz 的 Pentium 4, 熱耗就會變成 68W, 這也是我沒選 2.4GHz 的原因之一.
CPU 旁邊有一大排 Rubycon 的 MBZ 超低內阻鋁電解電容, 應該是 CPU 的 DC-DC 電源輸出電容. 電解電容很怕熱, 它們被設計在風扇的進氣路線上, 應該可以 長壽命.
另外, 既然拆機器這麼麻煩, 我決定一次到位, 把能改的都改好. 我去客廳的 server 上拔了一條 512MB 的 DDR400 記憶體插上來, 把原機裡的 256MB 那條換掉. 這樣小 W 的記憶體就加到滿了, 總共 1GB. 我很好奇, SiS651 明明可以支援每條 1GB 的 DIMM, Sony 為什麼只設計能插 512MB 的呢 ? 在這個年代, 1GB 也只能說是 OK... 老婆的新機可是插滿了 2GB 呢!
***
全部弄好後, 來開機吧.
看到這個畫面就令人安心多了.
這台機器上最操 CPU 跟 RAM 的軟體: Premiere Pro 2.0. 之前裝都是裝心酸的, 只能開起來看看它的 UI, 真的做到剪接的動作, 因為 RAM 只有 768MB, 硬碟就跟抓狂一樣開始 swap. 至於 rendering, 想都不要想. 做個 3 分鐘的 AVI 檔要半小時...
現在跑起來順多了, RAM 變大以及 CPU 變快應該都有幫助. Pentium 4 還真的蠻給面子的, source play 的時候同時放 MP3 再播 DVD, CPU loading 都不會飆到頂. 注意看那個分頁記憶體使用量, 隨便做個小影片就要用掉七百 MB, 難怪之前只有 768MB 的時候根本跑不動.
***
最後要把殼裝回去的時候還發生一個小插曲, Intel 的風扇比機器裡附的那一個高了一點點, 大概 2-3mm 吧, 導致 metal cage 鎖不上去. 我乾脆就不裝 metal cage 了, 個人不是很在意 EMI 啦, 那只是 test house 用來賺錢的把戲而已.
就這樣, 我的小 W 重生了. P4 2.0GHz 加上 1GB 的 RAM, 它又跟上了這個時代, 而且應該還可以再活好一陣子吧.
