星期天傍晚, 跟 Guava 到大屯山走走. 本來想上大屯山頂, 沒想到轉進巴拉卡公路後, 在大屯山公路的停車場遇到士林夜市般的人潮, 只好繼續沿著巴拉卡公路往山下走.
離開大屯自然公園沒多久, 巴拉卡公路就開始彎彎曲曲的下坡. 沒多遠處就是于右任墓.
第一次來巴拉卡公路是大二的時候, 應該是那年的七夕. 那時候剛買機車, 跟遵五和懷萱一起來的. 我還記得我們把機車停在路邊, 俯瞰整個北新莊地區華燈初上的美景. 很不錯的回憶.
不過于右任墓以前沒上來過, 這次是第一次.
今天的夕陽很漂亮, 雖然海面上有雲, 太陽沒辦法直接落到海裡, 不過雲上的餘輝真的很漂亮.
跟美麗的夕陽比起來, 于右任墓就蠻悽涼的, 荒煙蔓草, 一副久未整理的樣子, 連入口的樹都倒了一半.
"好歹于右任也是一代偉人, 為這個國家做過一些事吧..." 我說.
"對呀, 陽管處至少應該派個人來除除草..." 老婆說.
"不過人家陽管處長都被收押了..."
"..........."
後來才知道, 收押的那個是 "前" 陽管處長啦.
下次帶花剪來好了.
上星期跟 BJ 去騎車, 聊到他新買的 SIGMA PC15 心跳錶, 發現他的心跳表發射器可以讓我的接收器動作, 因此我們推測這些心跳錶的發射器應該有共通的 RF 標準.
RF 系統的兩個關鍵是: 頻率和調變方式. 頻率很好辦, 把東西帶到 shielding chamber 裡用頻譜分析儀來掃一定找得到.
於是我就把心跳錶帶到公司的 shielding chamber, 用 R&S 的 FSIQ 來掃. FSIQ 可以從 20Hz 掃到 26.5GHz, RBW 可以到 1Hz, noise floor 可以到 -150dBm, 算是非常強的 signal analyzer.
會是什麼頻率呢 ? 我先從 2.4GHz 試起. 沒有. 也許我太高估它了, 這麼便宜又簡單的系統應該不是用 2.4GHz.
再試其它的 ISM band: 916MHz, 沒有. 430MHz, 沒有. 再低一點, 49MHz, 沒有. 無線鍵盤跟滑鼠的頻率, 27MHz, 也沒有. 真是見鬼了... 明明看到放在旁邊的接收器指示有收到訊號, 可是頻譜上就是無聲無息.
上網路查查看這些做心跳錶的公司網站, 會不會給一些線索. 結果給我在 Polar 的這個網頁上看到一句話:
Transmission frequency: 5kHz
5KHz ? 5KHz ? 比 AM 廣播的頻率還低... 我知道為什麼頻譜掃不到東西了, 因為我沒有用對天線.
我之前在掃的時候用的是量 EMI/EMC 那些長得像探棒跟甜圈圈的天線, 那種天線的響應大概到 10MHz 就不太行了. 5KHz 這麼低的頻率, RF 的能量絕大多數是以磁場的方式存在, 所以我得用對磁場有反應的天線. 如果要用電場感應, 一個波長是:
3*10^8 (m) /5000 = 60000 (m), 差不多是... 60 公里.
我找了 OK 線, 把它繞在心跳錶的發射器上, 像這樣:
再把兩端接到 FSIQ 上. 從 1KHz 掃到 10KHz, RBW 設 20Hz. 果然給我抓到東西了:
在 5KHz 附近果然有一個 peak. 繞線式的磁感應天線很容易有諧波, 所以頻譜上還出現了其它的頻率.

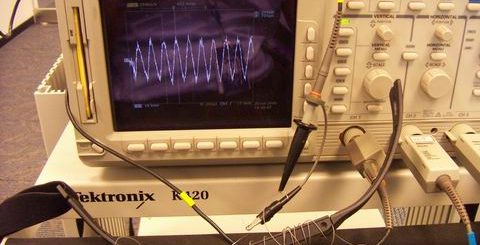

接下來用示波器看看吧. 用示波器的探棒直接去量 OK 線兩端的電壓, 果然可以量到差不多三四十 mV 的訊號:
把它放大一點來看:
用示波器的 cursor 去量, 兩個波峰之間差不多是 200uS, 正好就是 5KHz.
最後來一張心跳錶跟 FSIQ 的合照.
***
我大概算了一下, 5KHz 的訊號可以很容易用一個 LC 諧振電路來接收, 只要把 LC 的並聯諧振頻率調到 5KHz 就好 (可能要用個蠻大的電感, 也許可以自己用磁棒來繞). 可以收的話, 就可以自己做接收器跟 logger 了.
上星期在 Yahoo 上買了便宜的 USB KVM switch (600 塊, 插 PS/2 鍵盤跟滑鼠, 接電腦用 USB), 很高興地帶到辦公室裝, 要讓新機小 T 跟公司的 Dell 共用同一組鍵盤螢幕跟滑鼠.
好不容易把一大堆線都接好了, 也都綁好了, 兩邊都開完機, 要來試試切換的功能. 根據說明書上的說法, 按兩下 Scroll Lock 鍵, 再按上或下, 就可以在兩個 console 間切換. 但是... 但是...
我的 Scroll Lock 鍵呢 ?
找遍整個鍵盤, 就是沒有 Scroll Lock 鍵.
這個鍵盤是從家裡帶來的羅技 Cordless Desktop Express, 算是平價版的無線鍵盤. 沒想到 Scroll Lock 鍵居然被 cost down 掉了.
無奈, 只好從家裡把老婆在用的 Cordless iTouch 帶來.

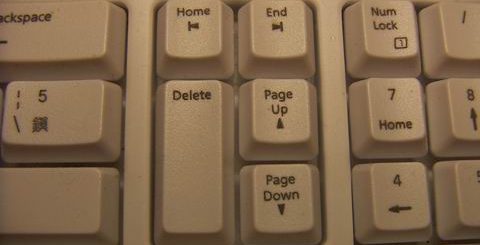

這才是正常的鍵盤配置呀.
兩個鍵盤排排坐照張相, 他們倆前後相差大概五年唷!

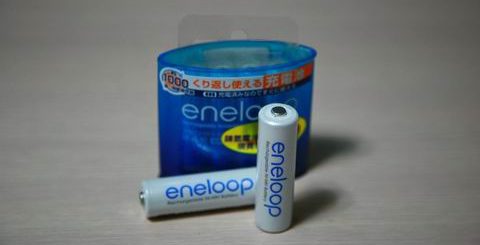

今天去買了三洋的 eneloop 鎳氫電池.
四號的是 800mAh, 三號的是 2000mAh, 從容量上來看沒什麼特別, 但它有其它鎳氫電池所沒有的特性: 超低自放電.
鎳氫電池最討厭的就是自放電: 充飽了放著它會慢慢沒電. 有時候臨時要出門拍照, 需要帶 550EX 閃燈, 卻發現全家沒有一顆三號鎳氫是有電的...
三洋的 eneloop 號稱充飽之後放著不理它, 半年之後還有 90% 的能量在裡面, 一年之後還有 85%. 真的有這麼神奇嗎 ? 我把剛拆封的新電池裝到 Sony 的 DSC-W1 數位相機裡, 開機, 不僅有電, 而且顯示的電量是滿格的. 果然很神奇.
由於自放電效應的關係, 傳統的鎳氫電池送到消費者手上的時候幾乎是不可能有電的. 就算出廠時是充飽的, 經過漫長的物流和銷售系統, 到達使用者手上也至少兩三個月以後了. 大部份的鎳氫電池在經過三個月的靜置後, 大概都沒剩多少電了. 想要像乾電池一樣即拆即用 ? 不可能, 買了請先回家充電.
但是我手上這幾顆 eneloop 上面的出廠時間是今年三月, 也就是說它放在包裝裡面差不多四個月了, 電居然還是滿的. 真是太猛了! 難怪它上面有個標籤寫著: "鎳氫電池新生命 現買現用".
上面的容量標示, typical 2000mAh, minimum 1900mAh. 日本人果然比較保守, 還會告訴你最少有一千九.
可以重覆充電一千次, 也算是個突破, 以前的鎳氫大概都只能充五百次, 爛一點的像 GP 那種, 充三百次後容量就剩不到一半了.
中文標籤上有句很有趣的話, 是我第一次在電池的包裝上看到: "請勿串聯接 20 個或以上的電池." 鎳氫單一的 cell 是 1.2V, 20 個的話就是 24V. 不知道這樣的限制是怎麼來的呢 ?
為了讓 VMWare 跑得順一點, 我幫我的新機 小T 買了一條 1GB 的 RAM, 把記憶體加到滿.
到光華附近訪價, 1GB 的 DDR2 533MHz SO-DIMM 從 2700 到 3800 都有人賣, 差距還蠻大的. 大廠如創見的都比較貴, 二線廠如威鋼就比較便宜.
現在 DRAM 模組廠的分工跟以前不太一樣. 以前模組廠買的是 DRAM 顆粒, 充其量就是間 SMD 工廠, 把 DRAM 顆粒打到電路板上, 測一測就可以賣了. 現在模組廠跟上游買的是 wafer, 買回來後要先做 BGA 封裝, 再把 BGA 打到電路板上, 因此從顆利的 marking 上看不出來是哪家的晶片.
我很好奇, 有沒有模組廠把 wafer 買回來切成 die 後, 直接做 COB 放到板子上的 ?
Anyway, 我買了 Apacer 的 1GB RAM, 台票兩千八.
***

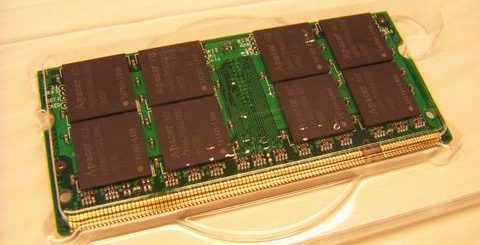

近看裝進小 T 裡的 RAM, 可以看到上面有一些 SMD 的排阻, 這些應該是 damper 電阻, 用來吸收訊號線上因為反射及不匹配造成的各種雜訊, 如 rining, overshot, 駐波等.
Tom's Hardware Guide 有一篇討論 TX 系列的設計, 其中有提到 Sony 把 512MB 的 RAM 直接焊在主機板上, 為的就是省電.
為什麼這樣可以省電呢 ?
焊在主機板上的 RAM, 可以在設計的時候就把 RAM 晶片跟系統 bus 的特性盡量調成一致, 因此也就可以不需要放這麼多或這麼大的 damper 去吸收因為不匹配而產生的雜訊. DDR2 的速度已經快到需要用傳輸線的理論去處理訊號線上每一點的特性, 而這其中的金手指又是一個很難處理的東西, 做主機板的很難保證每一家的 module 插上來一定會怎麼樣, 做 module 的也很難保證自己的產品插在別人的板子上又會怎麼樣, 結局就是兩邊都會用一堆 damper 或 snubber 之類的電路去提高 margin. 穩是穩了, 也多吃了一些能量. 能量, 不就是 notebook 上最寶貴的東西嗎 ? 省電省到這個地步, 難怪 TX 的電池隨隨便便都可以用八小時.
時代在進步, 我上一次買 RAM 是幫桌機 W121 加一條 512MB 的 DDR, 花了三千多.
時代在進步, 再上一次買 RAM 是幫舊桌機, 浩鑫的 FS51 加一條 256MB 的 DDR, 也花了三千多.
時代在進步, 再上一次買 RAM 是唸研究所時, 為了跑 Matlab, 兩條 32MB 的 EDO RAM, 也花了三千多.
時代在進步, 我已經想不起來再上一次買 RAM 是什麼時候. 不過我記得高中的時候, Apple IIgs 的 256K RAM 卡要一萬多塊...
晚上去光華買一些雜物, 順便想幫老婆的電腦換台 DVD 燒錄機. 要幫她換光碟機的原因是, 有一次幫她重灌電腦, 灌好後要幫她裝 Office 2003 時, 光碟放進去怎麼樣都讀不到, 我以為光碟片刮壞了還是怎樣, 結果... 那片 Office 2003 是 DVD-ROM 啦, 她的光碟機是 CD-R, 讀不到 DVD 啦.
時代真的在進步, 我大概看了一下, DVD 燒錄機大概一千二到一千五, COMBO 機大概八百到一千, DVD-ROM 大概六七百, 最扯的是居然還有人在賣 CD-ROM, 四百五. 這種價差, 當然是買 DVD 燒錄機囉.
不過這次我沒做什麼功課, 其實搞不是很懂什麼 Super Multi Universal Hyper 無敵格式支援什麼的, 也沒有鎖定哪台目標機種. 不過看了看, 現在好像大家支援的都很多, 基本的 DVD +/- RW 都有, DL 的大部份也都有了, 倒是 DVD-RAM 的支援還是一樣少.
在某家店裡看到這台 BenQ 的 DW1655 在特價 (特價品我最有興趣了, 跟老婆學的), 但是它特價後要一千七. 我就想說, 特價後比人家沒特價還貴, 你是會飛嗎 ? 果然沒錯, 這台有特異功能: LightScribe, 店家都說這叫 "光雕" 技術.
LightScribe 要用特殊的光碟片, 它的印刷面是全空的, 塗有特殊的油墨, 燒完以後翻過來放進去, 用雷射光再對印刷面燒一燒烤一烤, 可以在上面畫出灰階的圖案. 幾個月前在 <<當漏>> 雜誌上看過介紹.

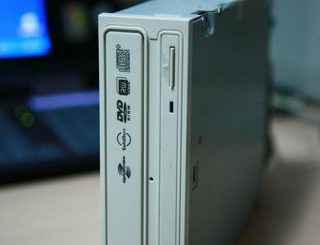

就是這一台囉. 家裡每台電腦都有燒錄機, 總是要有台不一樣的. 另外還去賣光碟的攤子上買 LightScribe 的空片, CD-R 全面缺貨買不到, 買了 10 片 HP 的盒裝 DVD-R, 一片 25 元.
***
回到家後迫不及待想來試試 LightScribe 的效果. 先用 USB 轉 IDE 的 cable 接上我的 VAIO W121 桌機來試, 不然要拆老婆的浩鑫實在太麻煩了. (現在覺得, 這種 USB 2.0 轉 IDE 的 cable 實在是偉大的發明, 雖然我已經過了拆拆裝裝電腦的年紀了, 有時候 troubleshooting 還是用得到)
記得看雜誌上講到 LightScribe 的時候, 還說只有專屬的軟體支援 LightSribe 列印, 沒想到 BenQ 附的 Nero 已經有 LightScribe 支援了, 而且跟 Nero 原來的光碟標籤設計整合在一起. 我做了一個簡單的標籤, 放進機器裡面附的 LightScribe CD-R, 來試試 LightScribe 的效果.
開下去燒, 沒想到設普通品質就要 18 分鐘... 嗯... 有點慢.
看看燒出來的樣子吧.
黑色其實沒有很深, 有點失望, 不過灰階的層次比我想像中要好, 對照片的表現還算不錯.
總體而言, 燒錄機貴個兩百塊能有這個功能, 還算不錯. 對於內容複雜的光碟, 可以把目錄印上去. 不過, 燒錄的時間實在太久了... 是因為雷射光很細的關係嗎 ?
因為公司的 MIS 最近盯得越來越緊, 老是管我們用公司的 notebook 存放私人資料. 一天到晚接到警告的 e-mail, 被弄得有點煩了, 決定卯起來再去買一台 notebook 自己用, 公司那台重如磐石的 Dell 電腦就留在公司不帶了...
本來打算買 MacBook 的. 不過, 從北京回來的那個星期天到誠品信義店的青蘋果去買機器的時候, 發生了一些不愉快的事, 最後我 MacBook 也沒買成, 在 Mobile01 上的抱怨還引起軒然大波, 讓那個出來道歉的店長被眾網友釘得滿頭包.

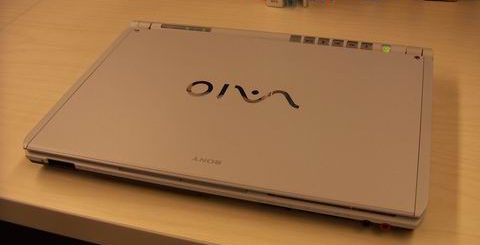

一怒之下, 決定不買 Apple 了. 買了 VAIO TX26TP.
當年我在 SONY 時, 公司配給我的是 T series, 而 TX 則是 T 的後繼機種. 大部份的規格都差不多, ULV 的 Pentium Mobile 1.1GHz, 512MB 的 RAM 焊在板子上, 另加一個 SO-DOMM 槽空著, 一樣是 1.8 吋的小硬碟, 不過大小變成 60GB. 我這次買的是複 COMBO 機的光碟機, 而不是 DVD-RW 的. 無線網路跟藍芽都有, 藍芽還是 2.0 + EDR 的哦, 應該是 BC04 吧 ?
最猛的來了. SONY 在這台機器上首度使用白光 LED 當做 LCD panel 的背光光源. 偷一張 SonyStyle 的圖來說明一下:
用白光 LED 當背光, 除了可以讓 panel 變薄外, 還省掉了 CCFL 的 inverter, 省去了 DC 升到 400V AC 的轉換損耗, 因此耗電也大大降低. 不過聽說因為導光板設計不良跟 LED 投入角度的關係, 第一批機器有背光出血的問題, 我這台看起來還好.
而且, 我覺得, 這台的背光非常亮, 亮得不可思義. 跟我辦公桌上的 Philips 170B 液晶螢幕比起來實在是亮太多了, 在正常光源下使用必須把背光調暗幾格, 不然真的太亮了. 比起來之前用的 notebook真像是囊螢夜讀...
亮面的 11.1 吋 LCD, 可以明顯地看出上面有鍍膜, 因此反射出來的燈光是紫色的.
這是這台機器的一大敗筆: 用來蓋住第二個 USB 跟 modem 插座的塑膠防塵蓋. 我第一次在 S18TP 上看到這個設計就罵得要死, 後來在 T17TP 上還好沒出現, 沒想到在 TX26TP 上又遇到了. 幸好它還有另一個 USB 是沒有蓋起來的, 我只好說服自己: 第二個 USB 不會常用到的啦.
另外一件蠢事是: 兩個 USB 都在左邊. 右邊被光碟機跟 VGA 接頭佔滿了. 這表示, 用右手的人外接 USB 滑鼠時, 要把滑鼠線繞過機器後方.
它有個 AV mode 的按鍵, 按這個鍵開機時, 不會進 Windows, 會開進一個用 Linux 跑的小程式, 可以看照片, 聽 CD, 看 DVD. 寫得相當不錯, 中文支援也沒問題.
最後來看看漂亮的螢幕轉軸設計, 和薄得不可思議的 LCD panel.
對照前幾個星期修的 SRX3S/BD, 真是令人感歎時代在進步.
某天晚上打開 Outlook 收信的時候, 發現收件匣裡多了一個資料夾, 叫做.... "sx, hiiiiiii"...............
一定是阿爽的傑作.

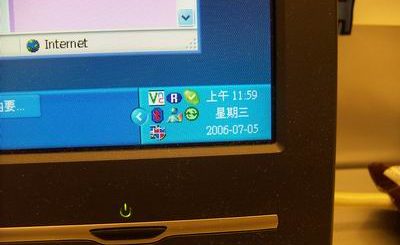

她最近很喜歡作在書房裡, 我們的電腦前面, 跟我們說 "要看妹妹~", "要看妹妹~"... 就是要看她自己的照片啦. 有時候坐不住了, 就會想伸手動動滑鼠, 按按鍵盤. 有時候爸爸在辦公室跟媽咪 MSN 的時候, 突然看到媽咪打一堆奇怪的東西出來, 就知道一定是阿爽在旁邊亂了........
今天是我的三十二歲生日. 過了今天, 我就在這個世界上活了三十二個年頭了...
下午決定請個半天假, 跟老婆還有阿爽好好一起渡過.
如果我能活到 64 歲, 那我的人生已經過了一半了. 如果我能活到 96 歲, 那我的人生也過了三分之一了. 我想, 我應該還可以看著阿爽長大, 讀書, 畢業, 工作, 嫁人, 生小孩吧 ?
鳥爸鳥媽不也這樣看著我三十二年了 ? 謝謝你們生下我, 又把我養這麼大.
休假去了!
